Applicazioni
Il combinatore telefonico presentato nelle pagine precedenti
si presta ad essere utilizzato in diverse applicazioni:
Combinatore per sistemi di
allarme.
La maggior parte delle nuove centrali d'allarme prevedono
l'uscita per un combinatore telefonico dedicando una morsettiera che
alimenta il combinatore e fornisce il segnale di attivazione. La
logica di attivazione e' in genere di tipo negativa: in condizioni di
stand-by e di non allarme il segnale di attivazione e' alla tensione di
alimentazione (generalmente 13,8V). Quando l'allarme e' attivato la
linea non e' più alimentata. In figura 3 e' riportato lo schema di
collegamento ad una centrale di allarme del combinatore e l'andamento
dell' segnale di attivazione ATT
prima e dopo la condizione di allarme.

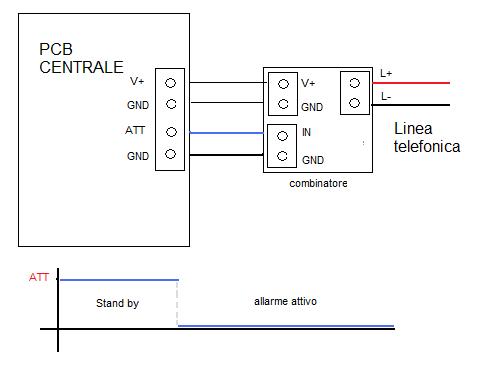

Figura 3:
schema connessioni con centrale d'allarme e andamento del segnale di
attivazione ATT
Avvisatore telefonico di
interruzione di energia elettrica
Avvolte e' importante essere informati tempestivamente
quando la fornitura della energia elettrica viene interrotta in
casa o in un determinato luogo di interesse. In figura 4 e' riportato
lo schema dei collegamenti per realizzare con il combinatore telefonico
un avvistatore di interruzione di energia elettrica.
In condizioni normali, ovvero di fornitura di energia elettrica, il
combinatore e' alimentato da un convertitore AC/DC , che può
essere un semplicissimo alimentatore DC con uscita compresa tra 8 e 12V
e bassa corrente ( >10 mA). Il terminale IN del combinatore e'
quindi alimentato e in queste condizioni il combinatore e' in modalità
di stand-by.
Nel caso in cui viene a mancare l'energia elettrica, il
combinatore non e' più alimentato dal convertitore AC/DC ma dalla
batteria a 9V che funge da elemento tampone. In questo caso, però, il
terminale IN non e' alimentato e il combinatore si trova quindi nelle
condizioni di attivazione. Infatti qualche istante dopo la cessazione
di energia elettrica il combinatore comincia la selezione dei numeri in
esso memorizzati. I diodi D1 e D2 permettono la connessione
contemporanea della batteria tampone a 9V e dell'alimentatore AC/DC
evitando i conflitti d tensione e ricariche non volute garantendo la
connessione della batteria quando cessa l'erogazione dell'energia
elettrica.

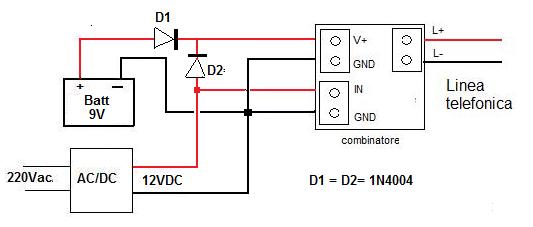

Figura 4: connessioni per realizzare l'avvisatore
telefonico di interruzione di energia elettrica
|
