MST_K08 - REGOLATORE DI VELOCITÀ PER MOTORI UNIVERSALI CON CONTROLLO DELLA COPPIA  E INVERSIONE DI MARCIA


DESCRIZIONE


Regolatore di velocità con controllo della coppia e inversione dl verso di rotazione per motori di lavatrice dotati di spazzole e sensore di velocità.


Il regolatore mantiene il numero di giri selezionati al variare del carico sull'asse agendo sulla coppia del motore MST_K07_CL e in più si può invertire il verso di rotazione del motore in maniera automatica, interamente gestita della scheda ed elettricamente sicura: basta collegare alla scheda i fili delle spazzole e dello statore.
Il cambio di verso di rotazione è comandato agendo sul terminale ROT del connettore lasciandolo libero o collegandolo al terminale GND (vedi foto della scheda con la mappa dei connettori). Quando si cambia lo stato elettrico del terminale  ROT il regolatore spegne il motore, aspetta che si fermi, cambia i collegamenti  tra statore e spazzole tramite i relè presenti a bordo e poi riattiva il motore portandolo al valore di giri settati dal potenziometro ( o dalla tensione presente sul terminale POT).
Presente anche la funzione di START e STOP che permette di arrestare / attivare  il motore senza spegnere / accendere  il regolatore dalla alimentazione o azzerare la regolazione. La funzione di START e STOP si attiva agendo sul terminale SS. Se lasciato libero il regolatore attiva e regola il motore altrimenti se messo a GND il regolatore azzera la regolazione e spegne il motore.
Il regolatore dispone di un regolatore di tensione AC-DC a  ( 220Vac - 5Vcc) con corrente massima da 500mA che può essere prelevata dai terminale GND e 5V del connettore e usata per alimentare periferiche esterne. ( scheda Arduino, LED, etc). Altre informazioni sull'articolo descrittivo presente in questo sito: MST_K08

Per altre info Contattaci

MST_K07_CL

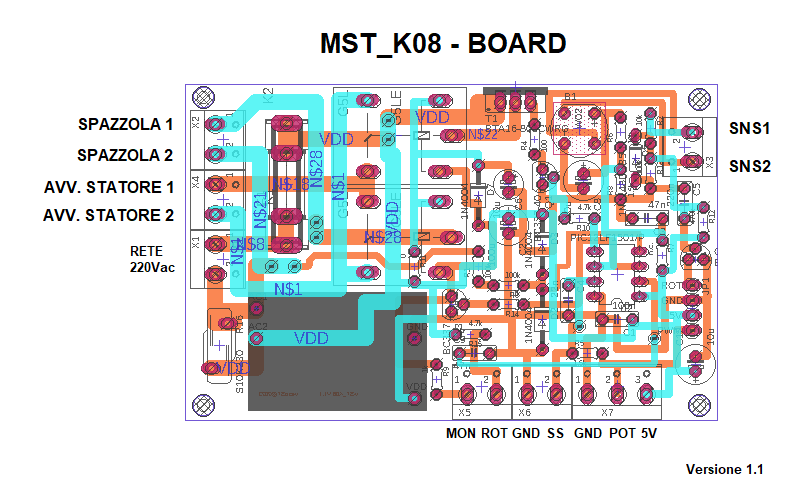

MST_K08_BOARD
MST_K8 schema aplicativo

Per altre info Contattaci


Al regolatore può essere associato il tachimetro digitale MST_K800 per motore di lavatrice
Acquisto da altro Sito EBAY
Versione senza inversione di marcia MST_K07_CL


VIDEO: COLLAUDO VELOCE DEL REGOLATORE MST_K08
