Generatore di frequenza  DDS - 2




Descrizione del progetto

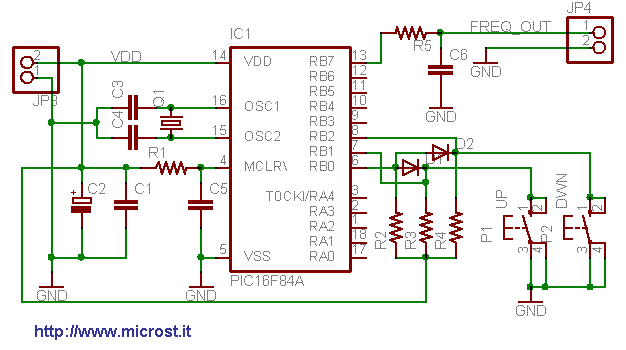

In figura 2 Ŕ riportato lo schema elettrico del generatore di frequenza a tecnica DDS. Dallo schema si evince la semplicitÓ del circuito costituito da un microcontrollore uP 16F84A e da alcuni componenti passivi.



Figura 2: schema elettrico del generatore DDS

COMPONENTI

Resistori Condensatori Varie
R1 = 10 kW

R2 = 10 kW

R3 = 10 kW

R4 = 10 kW

C1 = 100 nF

C2 = 100 uF 16V

C3 = 10 pF

C4 = 4 - 20 pF compensatore

C5 = 10 uF 16V

C6 = 3.3 nF (vedi testo)



P1, P2 = Pulsanti norm. apertii

D1, D2 = 1n4148

XTAL = 4 MHz (vedi testo)

IC1 = uP 16F84A
