Esempi applicativi
Applicazione:
regolatore di velocità per motore in CC
Come e’ noto per un motore in corrente
continua, la velocità del rotore e’ direttamente proporzionale alla
tensione di alimentazione. Uno dei metodi
classici per realizzare un regolatore di velocità e’ quello di
utilizzare un regolatore di tensione che permette di generare una
tensione variabile a partire da una fissa. Tramite il regolatore

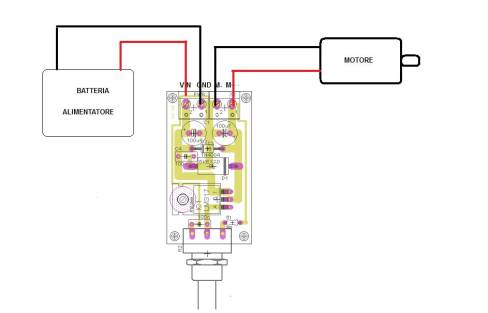

MST_K02 e’ possibile realizzare un regolatore di velocità per motori in
CC con corrente massima di 1,5A come mostrato in figura:
Il regolatore ha un diodo di ricircolo, in parallelo
all’uscita, per gestire i fenomeni dovuti alla natura induttiva del
motore ( avvolgimenti).
Applicazione: regolatore di velocità per Ventole in CC
Regolare la velocità di rotazione di una ventola
PC non e’ cosa semplice per il fatto che questa non monta al suo
interno un classico motore in CC ma e’ realizzata con un motore
elettronico. Se la ventola non dispone di un terminale apposito a cui
applicare un segnale PWM per farne variare la velocità, i metodi usati
per variarne la velocita’ sono essenzialmente due:
1)
variare la tensione di alimentazione
2)
accendere / spegnere la ventola con un segnale PWM ( di ampiezza pari al valore di
alimentazione) a bassa frequenza ( circa 30 Hz)

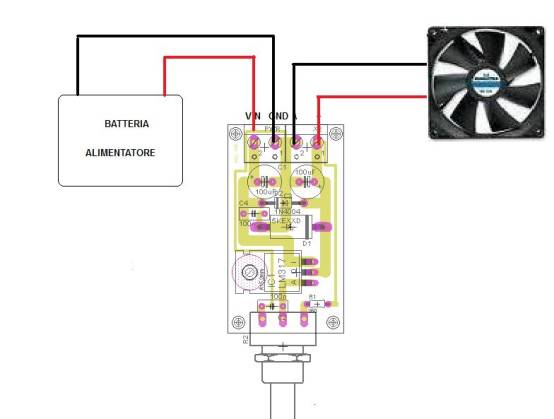

Il regolatore MST_K02 permette di attuare
il metodo 1) in quanto permette di variare
linearmente il valore della tensione di ingresso della ventola
collegata ai morsetti di uscita come mostrato in figura:
|
