MST_K02 - REGOLATORE LINEARE MULTI-FUNZIONE - 8

Applicazione: variatore di luminosità per LED

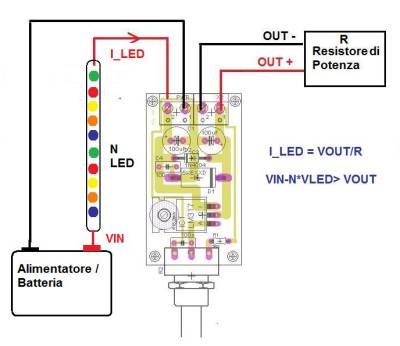

Come e’ noto i diodi LED vanno pilotati in corrente e non in tensione. Alimentare un LED con una corrente costante permette di avere una luminosità costante e la massima efficienza luminosa per watt. Il regolatore multiuso può essere usato per pilotare in corrente una stringa di LED. Il circuito seguente mostra come fare i collegamenti:

Per fissare il valore dei componenti si fanno le seguenti considerazioni:

• si fissa l’intervallo di corrente di lavoro I_LED della stringa di LED,

• La resistenza R va scelta o in funzione della corrente minima I_LED_min che si ha quando VOUT=VOUT_min= 1,25V o in funzione del valore massimo della corrente I_LED_max che dipende dalla VOUT_max programmata:

  I_LED_min=VOUT_min/R o  I_LED_max = VOUT_max/R

•   se la stringa di LED e’ composta da N LED e ogni LED ha una tensione di lavoro VLED per la corrente fissata, allora deve valere la relazione:

VIN > VOUT_max + N*VLED

ovvero la tensione di alimentazione VIN,  a meno della caduta di tensione presente ai capi della stringa di LED, deve garantire che il regolatore possa dare la VOUT_max programmata.

Di seguito un esempio in cui si dimensiona il valore della resistenza R in funzione della corrente massima di stringa e il valore di VIN:

N=4,  stringa di 4 LED

VLED=2,5 @ I_LED=1A

VOUT_max=13,8V

ILED_max=1A;

Dalle formule segue:

R = VOUT_max / ILED_max =13,8 /1= 13,8 W  15W

VIN > VOUT_max + N*VLED = 13,8 +4*2,5 = 23,8V

I_LED_min= 1,25/ 13,8 = 90mA circa

Il dimensionamento può essere fatto anche con altri vincoli (per esempio su VIN) determinando di conseguenza gli altri parametri di progetto ( N, I_LED , R).
