MST_K17 - RELE AC ALLO STATO SOLIDO -  6

Esempi applicativi

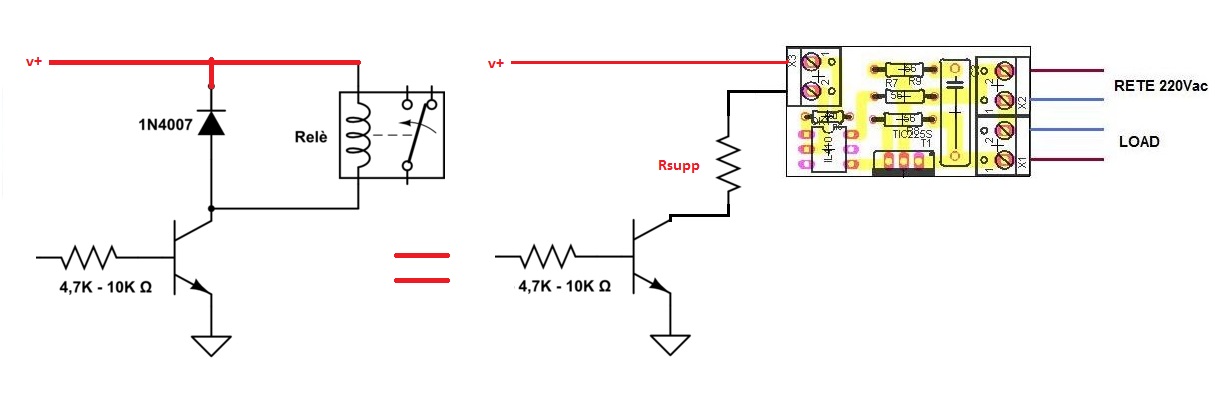

1) sostituzione di un rel่ AC elettromeccanico:

Il MST_K17 permette di sostituire i rel่ elettromeccanici a singolo scambio con bobina DC con tensioni da 5 a 24 V per carichi in AC . In figura lo schema applicativo:

La resistenza Rsupp va aggiunta se la tensione di controllo e' maggiore della 12V



schema applicativo MST_K17- sosituire i rele elettromeccanici


Fig. 6: schema  di collegamento del rel่ AC posto del rele AC elettromecanico


2) Controllo via ARDUINO

Nella figura 7 e' riportato lo schema del collegamento del rele con la scheda arduino ( nel esempio arduino Mega) per il controllo via software del rel่ AC. Dettagli su questo progetto e codice relativo possono essere visualizzati al seguente indirizzo: Drive_MST_K17

arduino e MST_K17

Fig. 7: schema di controllo via arduino del rel่  MST_K17

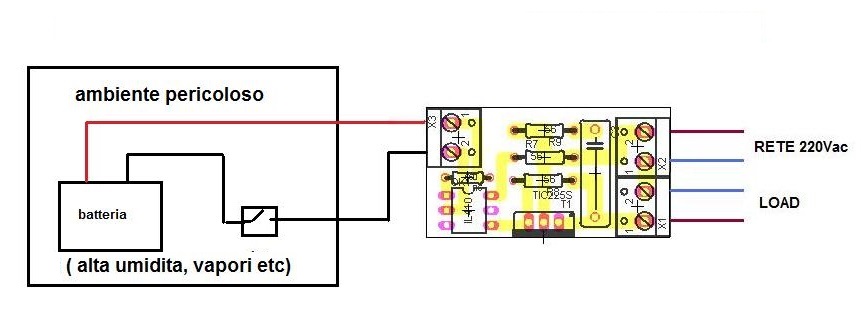

3) Pilotaggio carichi AC 220V in ambienti pericolosi:

MST_K17 in ambienti pericolosi
