MST_K29 - AVVISATORE LUMINOSO TEMPORIZZATO - 2



Descrizione del circuito dell'avvisatore temporizzato

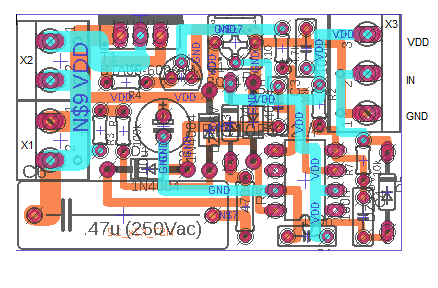

In figura e' 2 mostrato il PCB dell'avvisatore luminoso.
MST_K29 board
Fig 2. PCB dell'avvisatore luminoso temporizzato MST_K29

In esso si posso distinguere tre connettori X1, X2 e X3 di cui la seguente tabella da una descrizione:

Connettore Funzione  NOTE
X1 Alimentazione principale  max  230Vac
X2 Alimentazione Carico
max 200W
X3 Attivazione / alimentazione esterna

Il connettore X3 ha 3 posti: il significato di ognuno di essi e' specificato nella tabella seguente:
Posizione
 Nome
 Funzione
 Note
1
 GND riferimento 0V
2
 IN
 Ingresso attivazione
 polarizzato a 5V con pull up da 15kohm
Attivazione: Fronte di discesa*
3
 VDD 5V max 5mA

L'ingresso IN del connettore X3 e' l'ingresso di attivazione: Questo pin e' polarizzato alla tensione di 5V tramite un resistore da 15k ohm.

L'attivazione del ciclo di avvisamento avviene  tramite un fronte di discesa della tensione del pin IN per opera del circuito esterno di attivazione (contatto pulito o circuito open drain ).

Il connettore X3 e' pensato anche per alimentare circuiti esterni prelevando la tensione continua a 5V  dal posto 3 ( VDD) con riferimento di massa sul pin 1 (GND) . Per circuiti  esterni si intendono tutti i circuiti ausiliari che permettono di generare il segnale di attivazione collegato a in 2 (IN). Nelle  pagine seguenti sono mostrate diverse applicazioni in cui si fa uso di schede esterne ( tipo quelle usate per Arduino ) che permettono di attivare il MST_K29 da diversi sensori ( luminoso, sonoro, termico, etc). Non si possono  schede ausiliare che assorbano più di 5 mA altrimenti  e' necessario  alimentarle con un alimentatore esterno passando la stessa alimentazione ( o solo la GND) della scheda al MST_K29 attraverso il connettore X3.

Funzionamento dell'avvisatore temporizzato

Se connesso alla rete elettrica tramite il connettore X1, mettendo in contatto i terminali IN e GND del connettore X3. l'avvisatore temporizzato riprodurrà un ciclo di lampeggi che dura TC secondi tramite la lampada collegata al connettore X2. I terminali IN e GND devono essere chiusi tra loro da un contatto pulito ( ovvero isolati da ogni altra parte del circuito) che può essere un pulsante normalmente aperto ( come quelli usati per i attivare campanelli di casa) o dai contati di un relè comandato da un segnale esterno. Se attivato il ciclo di lampeggi, qualunque altra azione fatta sul terminale IN del connettore X3 sarà ignorata. Allo scadere del ciclo di lampeggi, un successivo ciclo riparte se e solo se i terminali IN e GND sono preventivamente lasciati liberi ( non in corto) e poi connessi tra loro. Questo e' per evitare che eventuali situazioni in cui i due terminali IN e GND rimanessero in contatto tra loro  in maniera indefinita porterebbero ad riproduzione continua dei cicli di avvisamento.

La frequenza del lampeggio in ogni singolo ciclo e’ fissata a  1 Hz ed e' fissa e non si può cambiare. Quello che si può cambiare e' invece la durata del ciclo di lampeggi TC ( Tempo Ciclo) che va settata dopo aver installato il MST_K29.
HV allert
ATTENZIONE! il circuito opera sotto tensione di rete. Pericolo di scosse elettriche!
