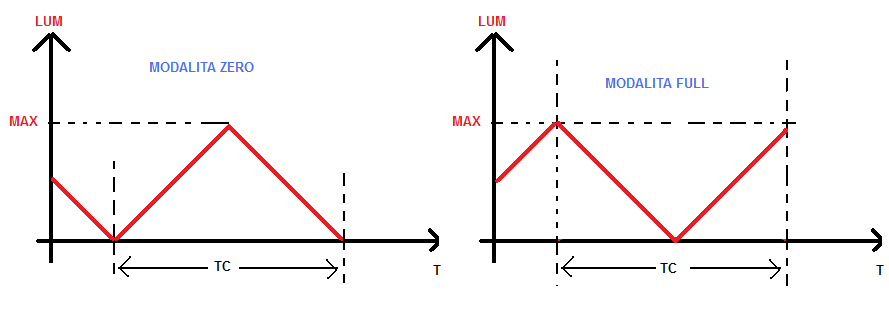

Diagramma temporale della luminosità

Il tempo di ciclo TC e’ il tempo necessario perché si completi una  variazione di luminosità completa. Il ciclo di variazione può partire da due stati diversi della lampada definite modalità ZERO e modalità FULL.
Nella modalità ZERO il ciclo parte con la luminosità della lampada azzerata per poi crescere fino al valore massimo e quindi riscendere al valore di partenza nel tempo di ciclo TC. Nella modalità FULL il ciclo parte con la luminosità della lampada massima per poi decrescere fino al valore minimo e quindi risalire al valore di partenza nel tempo di ciclo TC.

Impostazione del tempo di ciclo TC

Il tempo di ciclo TC e’ fissato da circuito mediante un trimmer TRIMM per poter variarne a piacimento il valore. Il tempo e’ impostabile, per passi di 10 secondi  da un minimo di 10 secondi a un massimo di 160 secondi. Il settaggio del tempo di ciclo e’ letto alla accensione per cui non e’ possibile cambiarne il valore ( agendo sul trimmer TRIMM) durante il funzionamento. Per cambiare il settaggio si deve spegnere e riaccendere con il nuovo settaggio.

Impostazione della modalità di avvio

La modalità di avvio e’ fissata tramite il ponticello MODE. La modalità zero,  in cui il ciclo parte dalla situazione di luminosità nulla, e’ fissata non mettendo il ponticello. La modalità full, in cui il ciclo parte da una situazione di massima luminosità, e’ fissata mettendo i ponticello MODE: La tabella seguente illustra quanto detto:

Il settaggio della modalità di avvio e’ letto alla accensione per cui non e’ possibile cambiarne il valore (agendo sul ponticello mode) durante il funzionamento. Per cambiare il settaggio si deve spegnere e riaccendere con il nuovo settaggio.

Descrizione del circuito del variatore

L’accensione del carico e’ affidata ad un interruttore di potenza elettronico (TRIAC) controllato da un microcontrollore che provvede anche al conteggio del tempo.  L’accensione del TRIAC avviene allo zero crossing della tensione di rete limitando al massimo i fenomeni di emissione elettromagnetica (EMI). Un circuito di regolazione garantisce la tensione di lavoro del circuito a 5V ricavandola dalla tensione di rete tramite un circuito trasformless  .

Nella tabella seguente sono riportate le principali caratteristiche elettriche del lampeggiatore.
