MST_K35 - PROTEZIONE INVERSIONE POLARITÀ PER CARICHI IN CC - 2

DESCRIZIONE DEL CIRCUITO

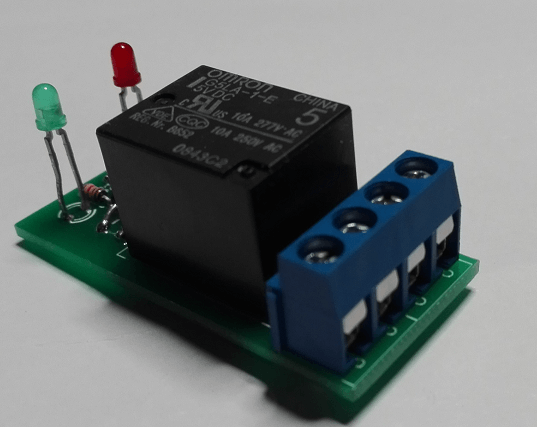

Il circuito di protezione permette di alimentare carichi in corrente continua proteggendoli dalle inversioni di polarità della tensione di alimentazione. Il circuito si interpone tra l'alimentazione ( batteria, alimentatore)  e il carico senza creare cadute di tensione. Il circuito legge la polarità della alimentazione e se e' invertita non fa passare la tensione al carico. Lo stato di errore e' segnalato da un LED rosso mentre lo stato di regolare alimentazione e' segnalato da un LED verde. La corrente massima che può fornire e' di 10 A ma in generale dipende dal relè utilizzato.

LED indicatori

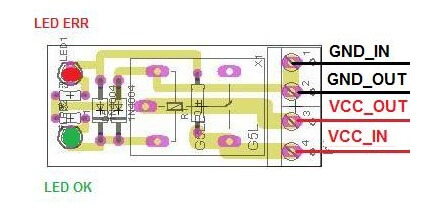

 La funzione dei LED di colore rosso e verde presenti nel PCB del circuito di protezione e’ quella di indicare all’operatore in maniera visiva lo stato del circuito e quindi del carico. Di seguito la tabella che riassume lo stato dell’alimentazione e quindi del carico in funzione del LED acceso:

 Tabella Riepilogo funzioni LED

Il relè utilizzato nel circuito va scelto in funzione della tensione di lavoro e della corrente di lavoro del carico. Il valore della tensione della bobina deve essere uguale o poco più o meno della tensione dei lavoro del carico. Il relè può funzionare con tensioni che possono essere +/- il 20% la tensione nominale della bobina.  La corrente dei contatti del relè deve essere scelta con un margine del 20-30% rispetto al valore nominale della corrente del carico. Questo per poter garantire il passaggio di corrente maggiore richiesta dal carico. Per esempio, se il carico e' un motore, alla accensione si ha la corrente di spunto dovuta alla inerzia del motore o se si sta alimentando un carico con una elevata capacità elettrica in ingresso si ha una notevole corrente, detta inrush current dovuta alla carica repentina di questa capacita elettrica.
