MST_K800 - TACHIMETRO DIGITALE PER MOTORI LAVATRICE - 4




Collegamento standard del MST_K800

In figura 5 e' riportato il collegamento standard del tachimetro al sensore e alla alimentazione fornita da un alimentatore esterno (connesso alla rete elettrica).

microst.it MST_K800 - collegamento al motore

Figura 5 : connessione tipica del MST_K800

Collegamenti MST_K800 e MST_K07_CL

Il circuito MST_K800 e' stato progettato  per essere accoppiato al regolatore MST_K07_CL. In tal caso il tachimetro va collegato come in figura 6:

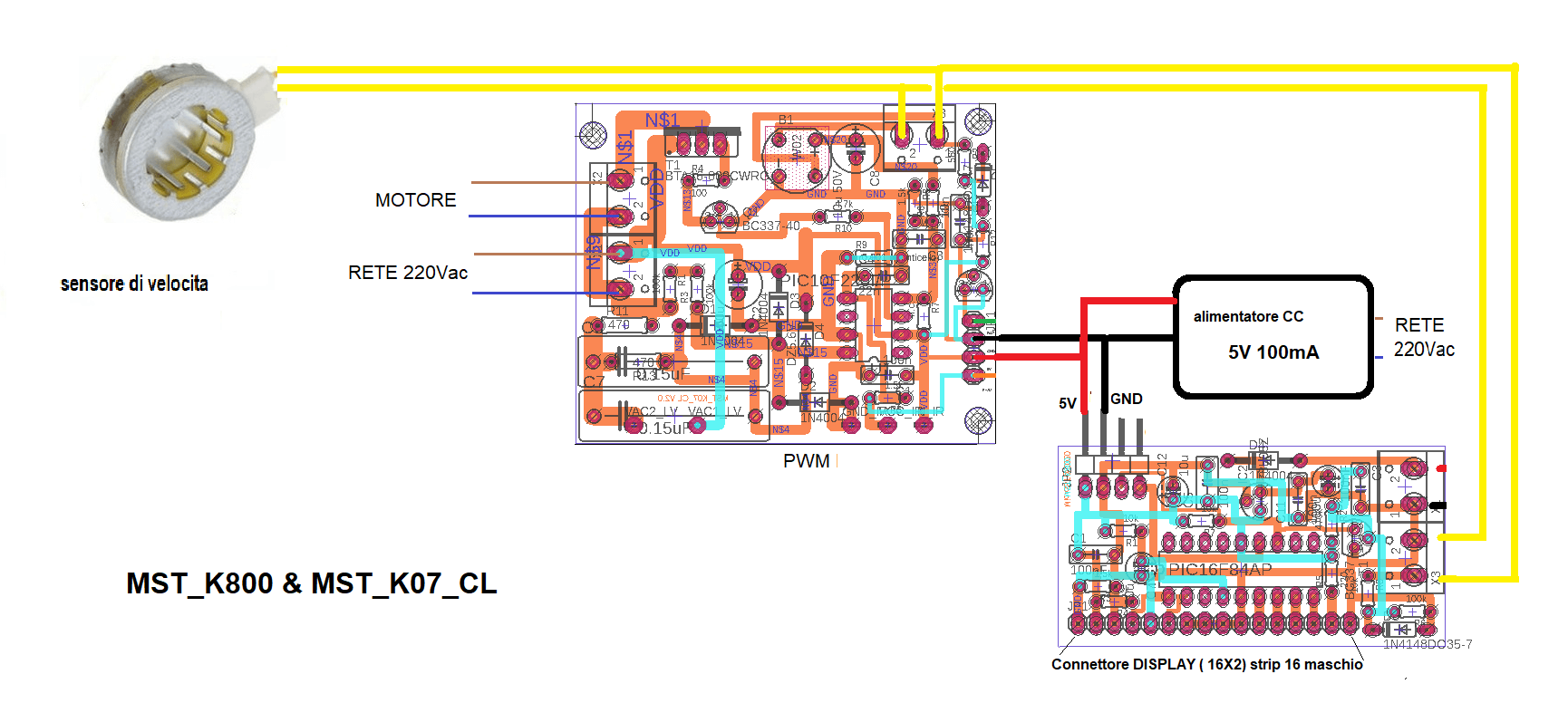

microst.it MST_K800 & MST_K07CL
Figura 6 : connessione tra MST_K800 e MST_K07_CL

L'ingresso segnale sensore va prelevato dalla morsettiera di ingresso sensore del regolatore mentre l'alimentazione del tachimetro e fornita da un alimentatore esterno. Se si vuole si può passare (collegamento opzionale), tramite il connettore AUX del tachimetro, l'alimentazione al regolatore usando il connettore AUX del regolatore. In tal caso il regolatore andrebbe in modalità alimentazione forzata.  Nel caso in cui si alimenta il tachimetro ( e quindi anche il regolatore ) dal connettore AUX i collegamenti sono come in figura 7:
microst.it MST_K800 & MST_K07_CL alim aux
Figura 7 : connessione tra MST_K800 e MST_K07_CL con alimentazione esterna dal connettore AUX

Video
Di seguito il video realizzato per mostrare il funzionamento del tachimetro assieme al regolatore MST_K07_CL e un motore di lavatrice MCA3064:
