MST_KV3F
- INVERTER
PER
MOTORI TRIFASE PER LAVATRICE - 4
|
||
|
||
|
|
||
|
Schema applicativo di base
L'inverter MST_KV3F
e' semplice da utilizzare: basta collegare ai
rispettivi
connettori l'alimentazione di rete in AC, il motore e pilotare gli
ingressi ROT, SS e VC del connettore di controllo. Nella modalità manuale
tramite uno switch si attiva la partenza e la fermata del motore (
funzione di START/STOP ), il verso di rotazione mentre mediante un potenziometro si seleziona
la velocità del motore.Nella
foto seguente e' riportato lo schema dei collegamenti dell'inverter
MST_KV3F nella configurazione
base o manuale.  Schema applicativo del MST_K05VF - modalità manuale In questa schema applicativo il connettore
J1 va configurato per mettere fuori il segnale Fout.
Per il funzionamento del regolatore e' necessario applicare la tensione di rete. Nel circuito di alimentazione da rete elettrica va inserito un interruttore e un capacitore da 150nF-220nF di tipo X2. Se si vuole si può anche mettere un filtro di rete. Lo switch SS permette di settare lo START ( mette SS a GND) e lo STOP ( lascia libero SS). Il LED VERDE indica lo stato del regolatore ( ON = acceso, OFF= spento) mentre il LED rosso indica l'attivazione dello stadio di uscita e quindi l'alimentazione del motore (ON = acceso OFF=spento). Da notare nello schema che il LED rosso ha il catodo collegato attraverso la resistenza alla linea di GND e l'anodo connesso all'uscita Fout mentre il LED verde ha il catodo sulla linea SS e il sua anodo e' connesso tramite la resistenza alla linea positiva 5V. Il livello di regolazione ( coppia tensione / frequenza) e' fissato tramite un potenziometro che genera la tensione VC a partire dalla tensione 5V. Per usi gravosi si può dotare lo stadio di uscita di dissipatore che va applicato sulla superficie superiore del modulo IPM e fissato tramite viti che passano attraverso il PCB ( già forato) e nelle tacche predisposte del modulo. Dimensioni scheda Le

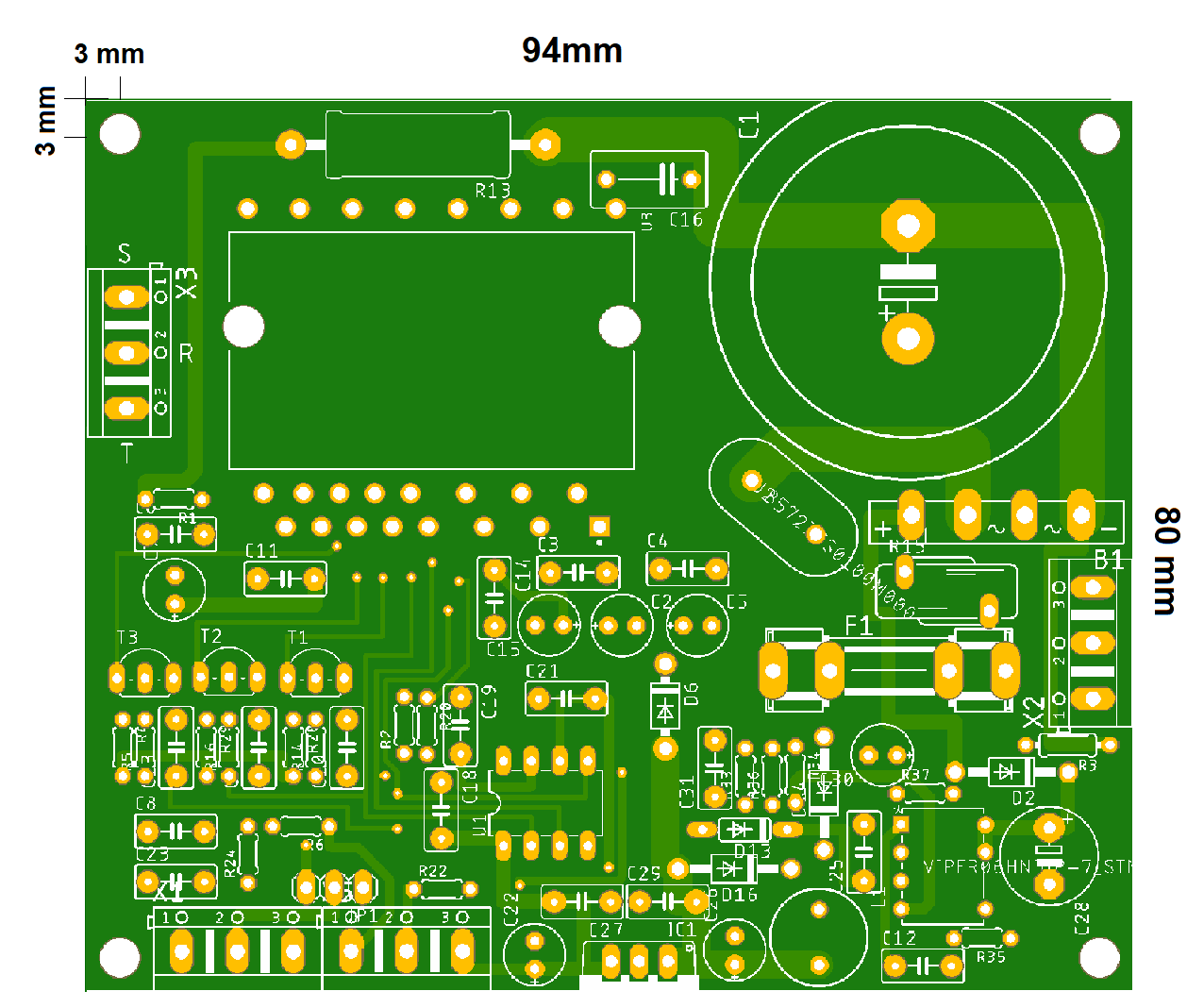

dimensioni della scheda sono riportate nella foto seguente: Tutti i
fori
di ancoraggio distano 3mm dai bordi. Ogni foro ha un diametro di
3,5 mm.
Disegno del PCB del MST_K05VF con dimensioni in mm Particolare attenzione bisogna porre nel maneggiare l'inverter in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche.
|
||
|
|
||
|
|
