Modem per packet radio basato sull'integrato TCM3105. La velocità del modem
e' di 1200 baud al secondo e utilizza una modulazione di tipo FSK (
frequency shift keying) ovvero codifica a spostamento di frequenza.
Secondo lo standard BELL 202 al bit di valore "1" detto
"mark" e' associato la frequenza di 1200 Hz mentre al bit "0" detto
"blank" e' associato il valore di frequenza di 2200 Hz. In figura lo
schema elettrico del modem.
Figura
a dimensioni reali

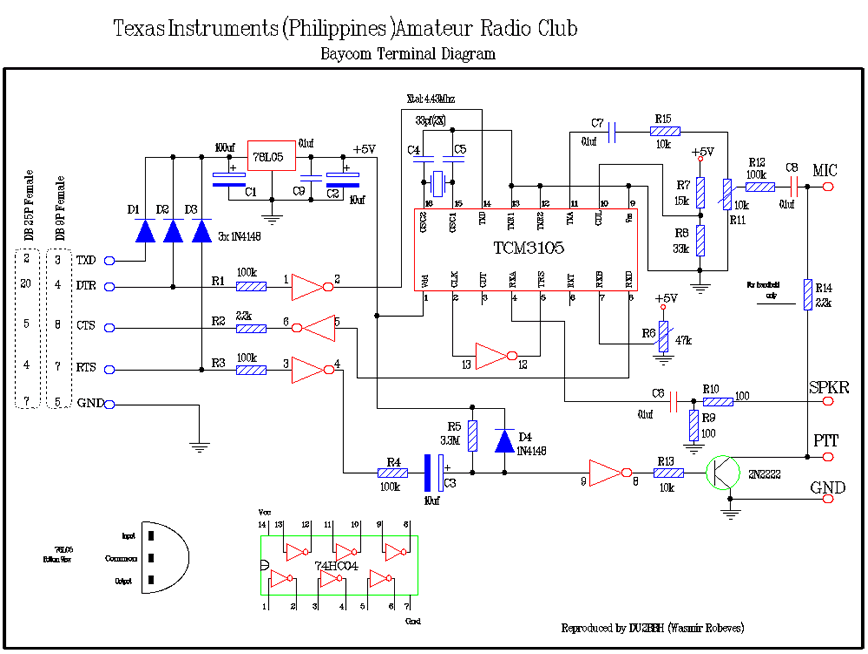

Fig. 1 schema elettrico del modem baycom
Il
modem si interfaccia con il PC mediante la porta seriale da cui trae
anche l'alimentazione per il suo funzionamento. La parte relativa alla
alimentazione e' composta dai diodi D1,D2,D3, C1 e il regolatore 7805
che stabilizza la tensione al valore di 5V. Con il ricetrasmettitore
(RTX) il modem si collega tramite le porta per la commutazione in
trasmissione (PTT), il microfono (MIC) e la presa cuffia
(SPKR).
La comunicazione con la seriale e' realizzata mediante l'integrato
74HC04 che e' lavora in logica TTL (O-5V) senza realizzare alcuna forma
di conversione di livello di tensione.
La demodulazione dei segnali fonici provenienti dal RTX in ricezione e'
affidata al TCM3105 che provvede a decodificarli e mandarli in
uscita verso il PC. La codifica dei segnali digitali, provenienti dal
PC attraverso la seriale, viene operata dallo stesso integrato che si
interfaccia con il ricetrasmettitore mediante l'uscita MIC. La
gestione della trasmissione/ricezione e' affidata al PC tramite
una circuito che attiva un BJT (modello 2n2222) che simula la
chiusura del tasto PTT presente in qualunque microfono per RTX.
Per il funzionamento del modem e' necessario un apposito programma che
permette la gestione dei collegamenti e l'implementazione del
protocollo di comunicazione (AX25). Uno dei tanti programmi usati per
la connessione packet e' il TSTHOST. In rete e' possibile trovare
tantissimi programmi del genere. Il passo successivo e' quello di
individuare le frequenze in cui risiedono le stazioni packet.
Comunque ,oggi, con l'avvento di internet e le sue velocità il packet
e' in disuso. Rimane sempre il fascino di "collegare" e "scaricare "
tramite la propria radio.
|
