Tool per Labview che permette di tracciare il diagramma di Bode della risposta in frequenza di un circuito audio mediante l'uso della scheda audio del PC

Requisiti di sistema:

 Software Labview della National versione  5.0 o superiore

Scheda Audio con frequenza di campionamento almeno di 48kHz

Installazione:

Basta estrarre il file (.vi) dal file .zip nella cartella scelta in cui salvare i file, avviare Labview e aprire il file del tool

  Collegamento Hardware:

Per eseguire la misura bisogna collegare il circuito da misurare alla SB nel modo illustrato nella figura 1 :

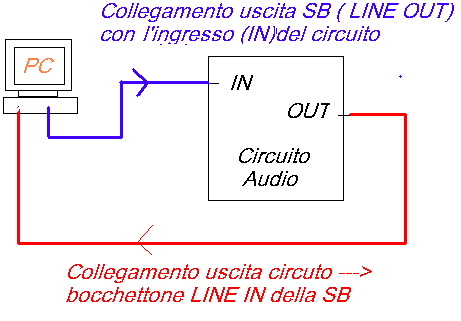

Figura 1 : Schema collegamento del circuito sotto misura con le uscite della scheda audio ( SB) del PC

1) Collegare l’ingresso del circuito alla uscita della SB (line out1)

2) Collegare l’uscita del circuito all’ingresso della SB (linne in 1)

Descrizione dei Comandi:

 Dopo aver avviato Labview e aperto il file Bode_tracer.vi comparirà la schermata in cui e’ rappresentato il tool. (figura 1).

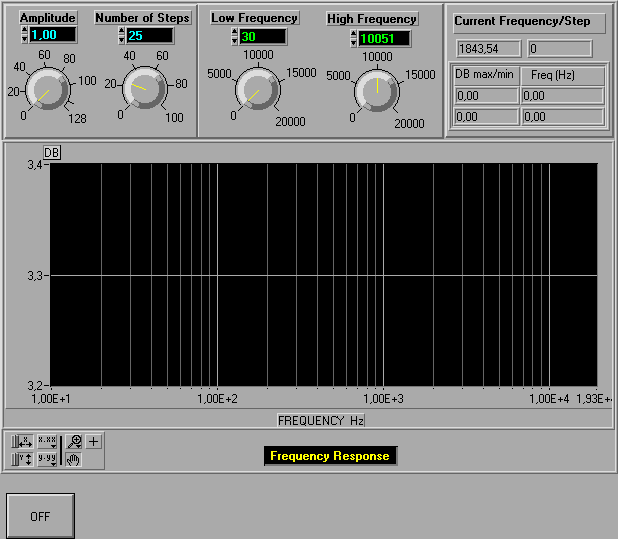

Figura 1: schermata del tool

Sulla parte alta dello schermo  troviamo alcune manopole:

1)      manopola “Amplitude” per la definizione della ampiezza del segnale da inviare al circuito

2)      Manopola “Step” definisce il numero degli step in cui e' suddiviso l'intervallo di frequenza per cui si esegue la misura

3)      Manopola “Low Frequency” definisce la frequenza di partenza della misura

4)      Manopola “High Frequency” definisce la frequenza di arrivo della misura

Nel riquadro in alto a destra “Current frequency / step” e’ riportata la frequenza e lo step corrente. Inoltre, a fine misura, e’ riportato il valore massimo/minimo del diagramma e i valori della frequenza in cui questi hanno luogo.
Nella parte bassa della schermata e’ riportato il grafico ottenuto dalla misura su cui si può fare lo zoom. Per avere il file del progetto richiederlo mediante Supporto
