COMBINATORE TELEFONICO





Progetto di un combinatore telefonico per linea tradizionale basato su microcontrollore a basso consumo  con selezione ad impulsi.

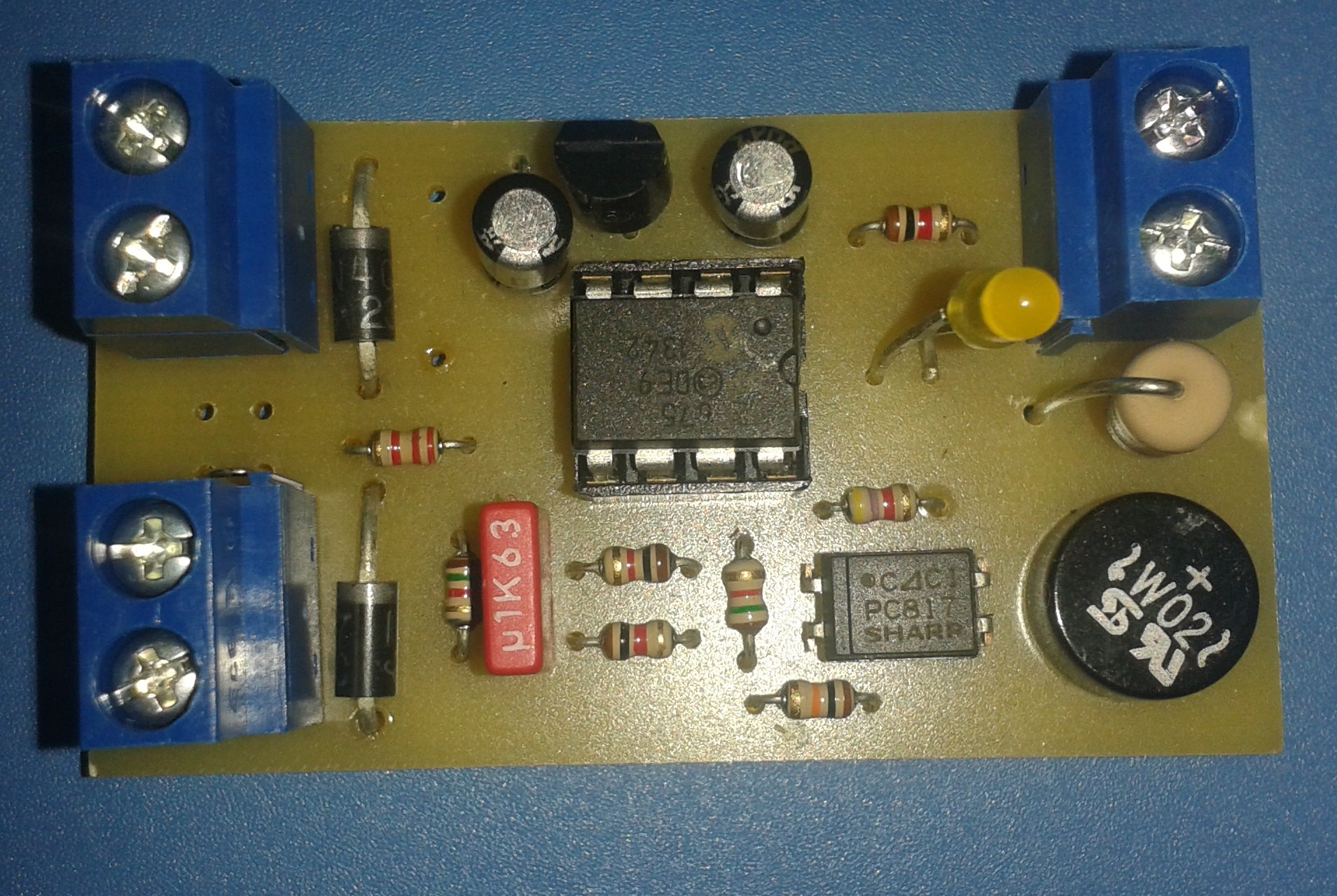

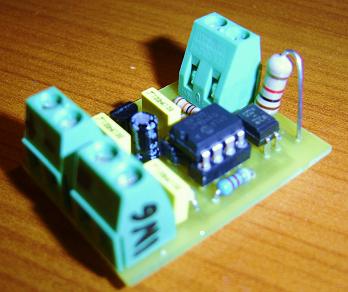

foto del combinatore telefonico assemblato

Le caratteristiche principale di questo combinatore sono la selezione dei numeri  mediante impulsi,  l'isolamento del circuito dalla linea telefonica mediante un dispositivo opto-elettronico, la programmazione dei numeri telefonici e la attivazione di altre funzione tramite un normale telefono collegato alla stessa linea del combinatore e le  ridotte dimensioni. Si tratta quindi di un combinatore molto semplice ed economico che costituisce una semplice alternativa ai sempre più complicati combinatori telefoni GSM notevolmente costosi.

Caratteristiche del combinatore

Le caratteristiche del combinatore possono essere cosi riassunte:

  1. max 3 numeri selezionabili;

  2. max 9 cicli di attivazione;

  3. Gestione remota da telefono ( connesso nella stessa linea),

  4. ridottissime dimensioni (4 x 2,5 cm);

  5. basso consumo;

  6. alimentazione a batteria/ alimentatore esterno;

  7. opto-isolamento del circuito dalla linee telefonica;

  8. riproduzione di un  beep durante la chiamata telefonica attivata.

  9. collegabile alle centrali d'allarme commerciali.

Funzionamento del combinatore

All’accensione, dopo la procedura di reset interna, il chip si mette nello stato di stand-by (sleep mode). Quando la tensione sull'ingresso IN viene a mancare il chip esce dallo stato di sleep e passa alla esecuzione di due cicli di chiamate. Ogni ciclo di chiamate comprende 2 chiamate ai numeri telefonici pre-memorizzati nel chip stesso. La singola chiamata si svolge nel seguente modo:

· Selezione ad impulsi del numero;

- apertura telefonata

riproduzione di un beep ogni secondo ( 16 beep)

· chiusura telefonata

Finiti i cicli, il circuito si rimette nello stato di sleep. Per riattivare la sequenza di chiamate deve riproporsi sull'ingresso IN la condizione di attivazione ovvero un fronte di discesa della tensione ad esso connesso.
