LED DRIVER





Introduzione

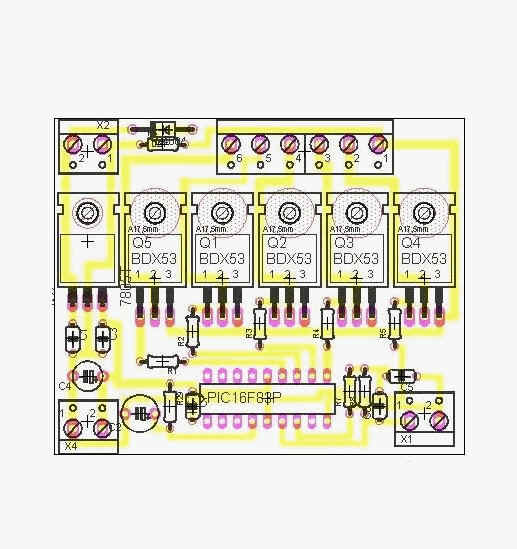

Il progetto presentato in queste pagine è di un driver per diodi LED a 5 canali pilotati in modo da poter essere accesi in sequenza con effetti di dissolvenza o singolarmente. In figura è riportato il PCB assemblato.

Foto del circuito di pilotaggio per LED

Funzionamento del circuito

Il circuito può funzionare nelle seguenti modalità: standby, operativo e settaggio. Le modalità di funzionamento sono selezionabili tramite gli ingressi FX e SS che sono per costruzione polarizzati alla tensione di lavoro del circuito tramite dei resistori di pull-up. Quindi per attivare le funzioni ad essi associati bisogna collegarli a GND per un tempo minimo tpulse= 1ms

MODO STANDBY

Nella modalità STANDBY tutte le uscite sono in alta impedenza. Il circuito si trova in standby all’accensione e all’uscita dalle altre modalita’
