Applicazioni

Trasmettitore audio

Il micro trasmettitore può essere utilizzato come trasmettitore audio collegando all'ingresso IN la fonte audio da trasmettere. La fonte audio può essere generata in diversi modi: microfono, uscita audio apparecchio ( radio , televisore, riproduttore), uscita PC, generatore di tono audio

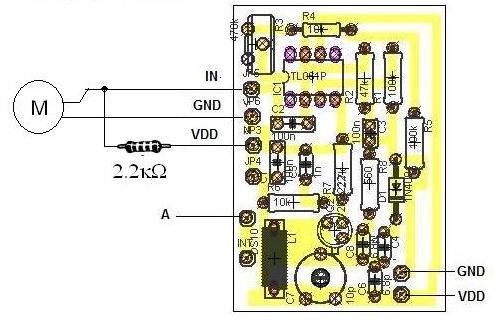

1) collegamento con un microfono non pre-amplifcato

Il microfono M va collegato utilizzando del cavetto schermato. La resistenza esterna da 2.2K ohm serve per polarizzare il microfono.

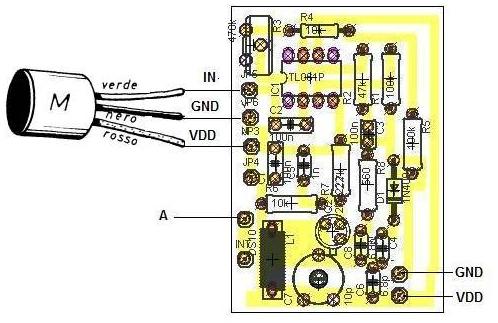

2) collegamento con microfono amplificato

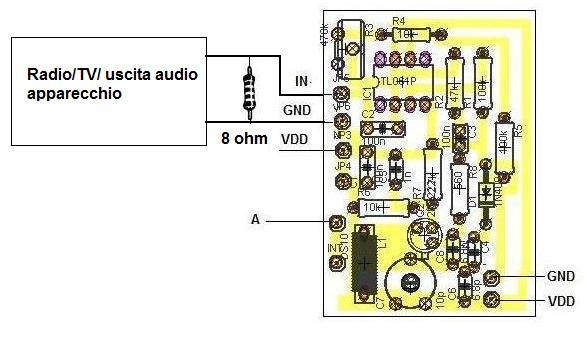

3) collegamento con fonte audio in uscita di apparecchio a 8 ohm:

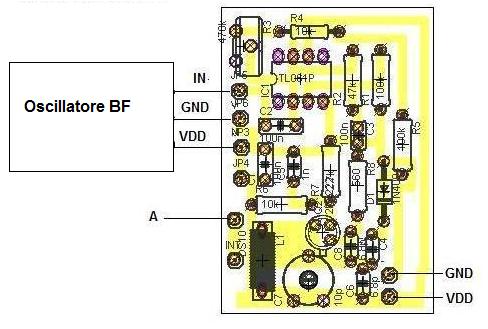

4) collegamento con generatore di tono ( oscillatore BF)

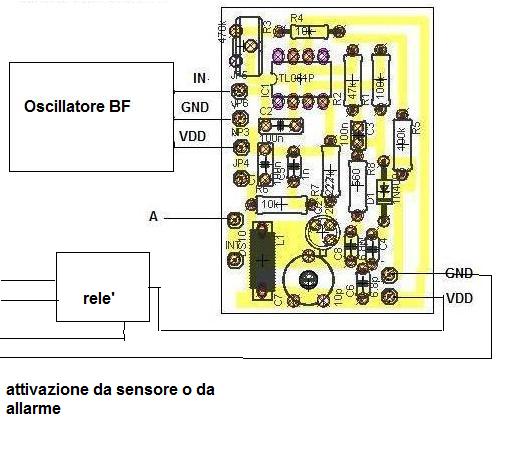

Allarme radio

Per segnalare il verificarsi di un evento distante si può utilizzare il micro trasmettitore assieme ad un ricevitore radio commerciale. Al verificarsi dell'evento il microtrasmettitore si attiva irradiando il segnale suo segnale che viene captato del ricevitore. Se il trasmettitore e' collegato ad un generatore di tono che si attiva contemporaneamente al micro sull' ricevitore si ricevera il segnale di allarme. Per esempio un esempio può essere il monitoraggio della porta del garage che normalmente e' posto a distanza dalla nostra abitazione e che richiederebbe un lungo cavo di collegamento se si volesse realizzare un impianto di allarme cablato.
