Il

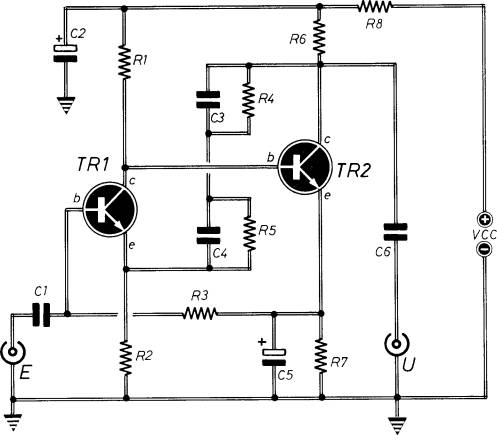

circuito mostrato è un pre-amplificatore per segnali deboli a bassa frequenza ed alta fedeltà.
La realizzazione del circuito va effettuata dentro un contenitore metallico,
facendo uso, per i collegamenti esterni, di cavi schermati. Le
caratteristiche in frequenza sono controllate da C3 - C4, i cui valori
possono essere modificati onde ottenere il responso voluto. L'impedenza
d'ingresso è adatta al collegamento con sorgenti di media impedenza
(decine di migliaia di ohm), anche l'uscita può pilotare carichi a
media impedenza. L'alimentazione deve essere ben filtrata.
LISTA
COMPONENTI
|
Condensatori |
Resistenze |
Varie |
|
C1=1 uF(non polarizzato)
C2=100 uF- 25 VI (elettrolitico)
C3=2.800 pF
C4=6.800 pF
C5=47 uF- 16 VI (elettrolitico)
C6=1 uF(non polarizzato)
|
R1= 33.000 ohm - 1/4 W
R2= 1.500 ohm - 1/4 W
R3= 47.000 ohm - 1/4 W
R4= 57.000 ohm - 1/4 W
R5= 820 ohm - 1/4 W
R6= 10.000 ohm - 1/4 W
R7= 2.200 ohm - 1/4 W
R8= 330 ohm - 1/4 W
|
TR1 = BC337
TR2 = BC337
ALIM. = 15 Vcc (stabilizz.)
|
|
|
