CONVERTITORE A/D SERIALE



INTRODUZIONE

Il SER_ADC e’ una scheda di conversione analogica digitale a controllo seriale. La scheda converte le tensioni presenti su i due canali di cui e' dotata tramite un convertitore analogico digitale  basato sulla tecnica di conversione ad approssimazioni successive (detta anche SAR) e immagazzina i campioni in un buffer ram ( uno per canale) con capienza massima di 40 campioni. E' possibile controllare interamente il convertitore tramite comunicazione seriale con cui si possono prelevare i campioni dai buffer e configurare le diverse funzioni tra cui quella di trigger.

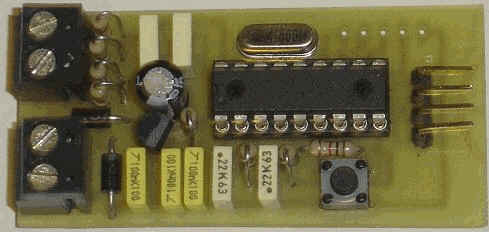

Foto della scheda SER_ADC

Caratteristiche del  SER_ADC

Le caratteristiche del convertitore possono essere cosi riassunte:

  1. Due ingressi analogici ( 0 -5V ad alta impedenza);

  2. Buffer ram di 40 campioni per ogni canale ( totale 80 campioni);

  3. Conversione con tecnica SAR con risoluzione a10 bit;

  4. Frequenza di campionamento ( kHz);

  5. Trigger (configurabile source, livello e tipo di fronte);

  6. Basso consumo in stand-by ed in acquisizione;

  7. Memorizzazione su EEPROM dei campioni acquisiti;

  8. Gestione parametri di sistema (memorizzazione, richiamo e lettura)

  9. Configurabile via software (comunicazione seriale TTL, asincrona,19200 baud, 8 bit, full duplex);

  10. Collegabile al PC tramite interfaccia ( traslatore di livelli TTL RS232);.

  11. Dimensioni PCB (6 x 3 cm);.

Caratteristiche elettriche

  1. Tensione di alimentazione: 3.3-5V;

  2. Consumo standby: < 300uA

  3. Consumo acquisizione: 1mA

  4. Consumo in comunicazione:

  5. Resistenza ingresso canale: >10Meg Ohm
