GENERATORE DI TONI STANDARD



Il generatore di toni standard, presentato in questo progetto ha la caratteristica di generare tre classi diverse di toni: musicali, DTMF, Telecom (standard BELL 202-103, V.23, V.21). La selezione dei toni avviene impostando una opportuna configurazione all’ingresso del circuito, mentre la riproduzione e’ attivata mediante un segnale esterno che definisce anche la durata della riproduzione.

Il generatore di toni standard

La tecnica di sintesi digitale diretta (DDS) e il micro 16F84A rappresentano gli elementi di base di questo progetto. Tutti i circuiti necessari per la realizzazione del generatore sono contenuti nel chip per cui la realizzazione del generatore richiede poche risorse hardware esterne. Per la comprensione del circuito e’ necessario mostrare (Fig.1 ) il chip con una mappatura dei pin in base alla loro funzione.

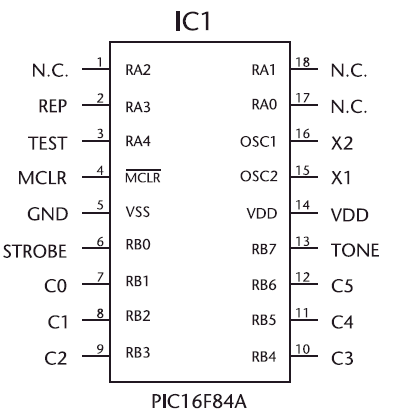

Figura 1: Mappatura dei pin del chip generatore

Nella tabella 1 e’ mostrata la corrispondenza tra i pin del chip  e le funzione associate-

Nome Pin

Nome – Funzione

Nome Pin

Nome - Funzione

RA1

n.c

RB2

C1

RA2

n.c

RB3

C2

RA3

REP

RB4

C3

RA4

TEST

RB5

C4

RB0

STROBE

RB6

C5

RB1

C0

RB7

TONE

Tab 1: mappatura funzionale dei pin
