Funzionamento del generatore
All’ accensione, dopo la procedura di reset interna, il chip
si mette nello stato di standby. Per
la riproduzione dei toni bisogna agire sul segnale STROBE e
sugli ingressi C0...C5. Per la selezione dei toni da riprodurre
bisogna impostare su C0,...C5 la configurazione corrispondente ( vedi
paragrafo xxx) mentre per la riproduzione bisogna forzare sul pin
STROBE un impulso positivo.

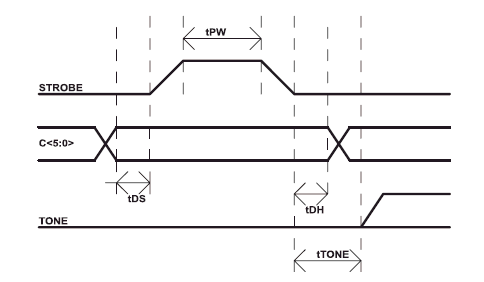

In fig. 2 e’ riportato l’andamento temporale del segnale STROBE e lo
stato del chip nelle varie fasi.
Figura 2: Andamento temporale di STROBE -
stato della riproduzione.
Durante il fronte di salita di STROBE la configurazione
presente su C0,..,C5 viene "caricata" e utilizzata per la selezione del
tono che si vuole riprodurre. Questo vuol dire che la configurazione
sui pin C<5:0> deve essere, al momento del fronte di salita di
STROBE, gia stabile da un tempo di almeno tDS secondi.
Questo vincolo garantisce che venga "caricata" la configurazione voluta
e non una diversa a causa della presenza di una transizione su C.
La durata dell’impulso deve essere almeno tPW secondi per
garantire l’attivazione della riproduzione. Durante il fronte di discesa di STROBE viene attivata la
riproduzione che inizierà dopo tON secondi e continuerà
finche il segnale STROBE rimane basso.
Il tono generato e’ prelevabile dal pin TONE. Durante la riproduzione
il pin REP viene portato al livello alto. Questo segnale proveniente
dal pin REP può essere usato come riscontro della riproduzione in atto.
Un semplice utilizzo potrebbe essere quella di collegare al pin REP un
diodo led.
Per mettere il chip nello stato di standby bisogna eseguire la
procedura di SLOW DOWN che consiste nel mettere su
C0,..C5 la configurazione 00h e generare un impulso su STROBE Questo
e’equivalente a caricare e riprodurre il tono corrispondente a 00h.
Il circuito prevede anche una procedura test che si attiva quando il
segnale TEST e’ fissato alto. In tal caso viene ignorata la
configurazione presente su C0,...,C5 e vengono riprodotti in sequenza
tutti i toni. Ad ogni impulso di STROBE cambia il tono riprodotto in
uscita.Dopo la fase di TEST per riportare il chip in modalita’ normale
bisogna eseguire la procedura di SLOW DOWN.
|
