ARDUINO - NANO




INTRODUZIONE
La scheda Arduino versione NANO č una scheda basata su ATmega328 (Arduino Nano 3.x). Ha come ingresso un connettore USB Mini-B e dispone di tutte le funzioni base per realizzare ottimi progetti in poco spazio. Esplora la sezione Progetti con arduino
microst.it Arduino Nano

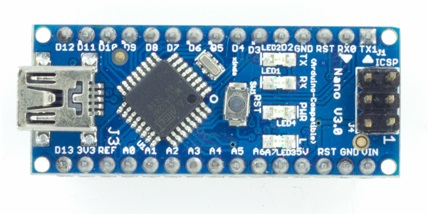

Foto dell'Arduino NANO versione 3
Caratteristiche tecniche

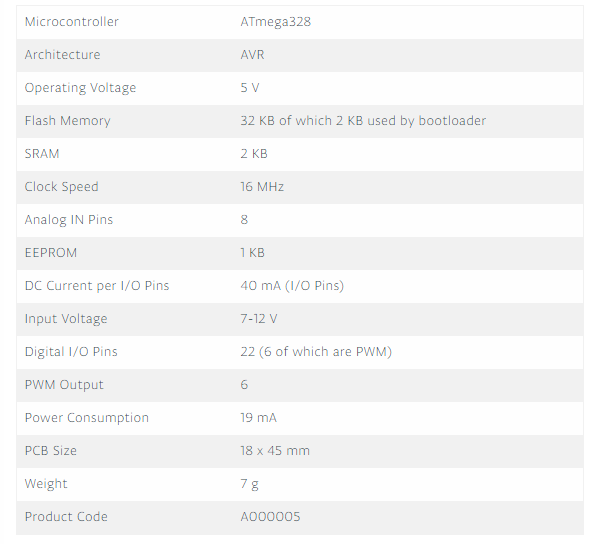

La scheda arduino NANO ha le seguenti caratteristiche tecniche principali:

micros.it Arduino scheda tecnica Arduino nano



PCB

Essendo un progetto open source chiunque puņ costruire la scheda Arduino Nano utilizzando i seguenti file in cui sono presenti la versione eagle del PCB e lo schematico in versione PDF.


EAGLE FILES IN .ZIP

SCHEMATICS IN .PDF


Alimentazione elettrica

Arduino Nano puņ essere alimentato in diversi modi: La fonte di alimentazione viene automaticamente selezionata tra tutte quelle presenti. I metodi con cui si puņ alimentare la scheda Arduino sono:

1) connessione USB Mini-B

2) applicando al pin VIN un alimentatore esterno  non regolato con tensione compresa tra 6-20 V

3) applicando una tensione regolata a 5V al pin contrassegnato con 5V.


Memoria

L'ATmega328 ha 32 KB (anche con 2 KB usati per il bootloader) come memoria programma, 2 KB di SRAM e 1 KB di EEPROM
