DDS (Digital Direct Synthesis) |
|||
|
|||

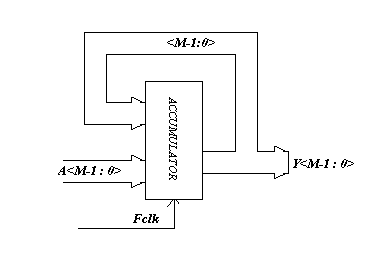

IntroduzioneIn questo documento sono esposte tutti i concetti teorici che stanno alla base della tecnica DDS. Prima di passare in rassegna la tecnica DDS saranno dati alcuni cenni su i singoli blocchi che costituiscono il sistema DDS L’accumulatoreL’accumulatore è un circuito digitale, sincrono, che esegue ad ogni ciclo di clock la somma tra due quantità di cui una è un ingresso esterno e l’altra è la sua uscita. Quindi esso “accumula” nella sua uscita i vari risultati delle somme effettuate nei cicli. In pratica, l’accumulatore è un sommatore la cui uscita è connessa ad uno dei suoi ingressi. In figura 1 è riportato uno schema di massima di un accumulatore: Fig. 1: schema di un accumulatore a M bit. In genere, come specifica dell’accumulatore, sì da
il numero di bit della sua uscita. Per un accumulatore di M bit
s’intende un
accumulatore la cui uscita è costituita da M bit. In genere si afferma
che
l’accumulatore va in overflow: ciò significa che se il
risultato della
somma tra la sua uscita e il dato in ingresso e pari ad un numero per
la cui
rappresentazione sono necessari un numero di bit maggiori di M. In tal
caso si
afferma che l’accumulatore “wraps around” ovvero la sua uscita assumerà
il valore che rappresentano i primi 16 bit della somma che ha provocato
l’overflow. passo 1: Y(1)= Y(0)+ 100 = 0 + 100 = 100 < 255 passo 2: Y(2)= Y(1)+ 100 =100+100 = 200 < 255 passo 3: Y(3)= Y(2)+ 100 =200+100 = 300
> 255
!!! overflow Siamo in condizione di overflow poiché il risultato richiede un numero di bit maggiore di 8 precisamente 9. L’uscita Y conterrà i primi 8 bit del risultato ovvero: 300d = 1 0010 1100 b di cui i primi 8 bit sono 0010 1100 quindi Y(3)= 0010 1100 = 44 In termini matematici significa che l’uscita dell’accumulatore è pari alla divisione modulo 2^N |
|
||
|
|||
|
|||
