ADSL Modem



Un modem ADSL (Asymatrical Digital Subscriber Line) permette di realizzare una connessione dati ad altissima velocitÓ utilizzando la linea telefonica normale. L'ADSL divide le frequenze disponibili disponibili sulla linea telefonica in modo che gli alti tassi di canale velocitÓ variano da 1,5 Mbps a 10Mbps, mentre i tassi di canale a bassa velocitÓ variano da 16 Kbps a 1Mbps.

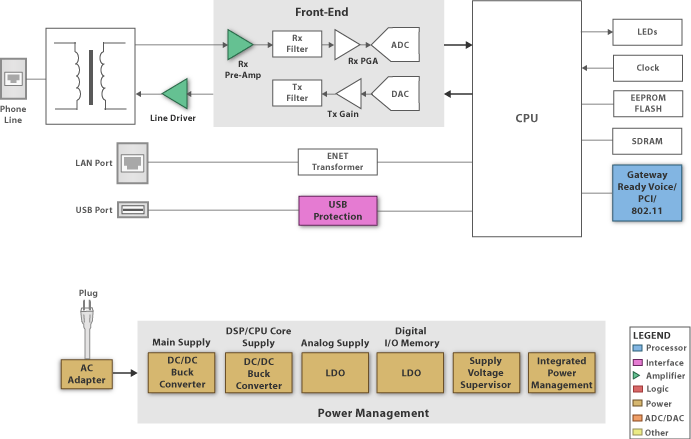

Core Subsystem include:

  1.  DSP/CPU - questo blocco realizza la cancellazione degli effetti eco,la correzione degli errori, la codifica dei segnali digitali,e l'adattamento della  velocitÓ.

  2. Transmit-Channel Front-End - la funzione di questo blocco e' di amplificare e filtrare il segnale analogico creato dal convertitore digitale - analogico (DAC) e inviare questo alla linea telefonica con il corretto livello di potenza.

  3. Receive-Channel Front-End - la funzione di questo blocco e' di pre-amplificare, filtrare, e digitalizzare il segnale analogico presente nella linea telefonica.

  4. Hybrid Coupler - permette la modalitÓ di funzionamento full duplex del modem separando i segnali Tx e Rx mediante un trasformatore e alcuni componenti passivi .

  5. Network Interface - permette la connessione del modem a dispositivi ad alta  velocitÓ come i router 802.11 , Ethernet, VoIP, e USB.

  6. Power Conversion - converte la tensione di alimentazione proveniente da un convertitore AC/DC per far funzionare i vari blocchi funzionali.
