Misuratore di pressione sanguigna

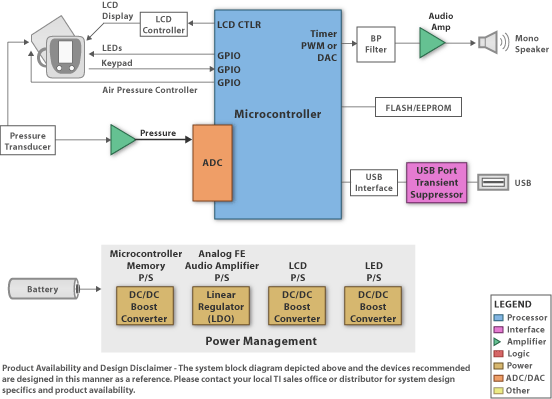

Il misuratore di pressione sanguigna può usare diversi metodi di misura come il  Korotkoff, oscillometro o il Pulse Transit Time. Esso impiega una pompa, un trasduttore per misurare la pressione e la frequenza cardiaca in tre fasi: Inflation, Measurement, and Deflation. Questo strumento comprende un display LCD, dei pulsanti di selezione, una memoria, un sistema di gestione della potenza e una interfaccia USB. In figura e' riportato lo schema a blocchi del misuratore di pressione sanguigna

I principali blocchi componenti sono:

  1. Processore/Memoria (Processor/Memory) - Le misurazioni della pressione e della frequenza cardiaca sono eseguite da un microprocessore. I risultati di queste misurazioni sono memorizzate in memorie non volatili come EEPROM o FLASH permettendo la lettura del file di log dall'esterno da un PC mediante l'interfaccia USB.

  2.  Interfaccia Utente (User Interface) - permette all'utente di controllare il processo di misurazione ( impostazione di parametri e modalità di funzionamento) e la lettura lettura dei risultati mediante il dispositivo di visualizzazione come un display LCD.

  3. Interfaccia sensore(Sensor Interface) - permette al processore di controllare  the cuff inflation/deflation  e sensare la pressione del sangue che e' amplificata dall' amplificatore strumentale e digitalizzata dal convertitore A/D.

  4. Convertitore di potenza (Power Conversion) - converte la tensione di ingresso proveniente da batterie alcaline in tutte le tensioni necessarie al funzionamento dei vari blocchi .
