Lettore di impronte digitali



Il sensore di impronte digitali acquisisce l'immagine del dito e trasmette al DSP. Il DSP esegue l'ottimizzazione delle immagini, l'estrazione modello e di identificazione e / o algoritmi di autenticazione per abbinare l'immagine catturata contro modelli di impronte digitali memorizzati. Su un successo di abbinamento, il DSP invia un segnale attraverso lo standard RS232 per autorizzare l'accesso al bene protetto insieme con l'utilizzo di una qualche forma di segnale visivo o audio per consentire l'utente e il sistema sa che l'utente è verificata. In un match fallito, una qualche forma di segnale visivo o audio può essere generato usando il DSP per avvisare gli utenti e gli amministratori. Soluzioni per i prodotti biometrici basati su DSP Texas Instruments offrono agli sviluppatori la flessibilità di progettare una vasta gamma di prodotti. Sfruttando la programmabilità DSP, bassi consumi e alte prestazioni di elaborazione sviluppatori possono progettare, prodotti differenziati ad alta precisione con le funzioni personalizzate per soddisfare le mutevoli esigenze del mercato.
Il sistema biometrico di impronte digitali utilizza la tecnologia DSP TI, insieme con l'identificazione (1: n) e authenication (1: 1) software e un sensore di impronte digitali. TI ha collaborato con una serie di terze parti per fornire un software che permette una grande varietà di TI DSP su una serie di sensori di impronte digitali popolari oggi sul mercato, come Authentec, FingerPrint Carte e Atmel. Le soluzioni TI DSP supportano il software biometrico da un certo numero di fornitori, tra cui 123id, Bioscrypt e carte di impronte digitali, tra gli altri.

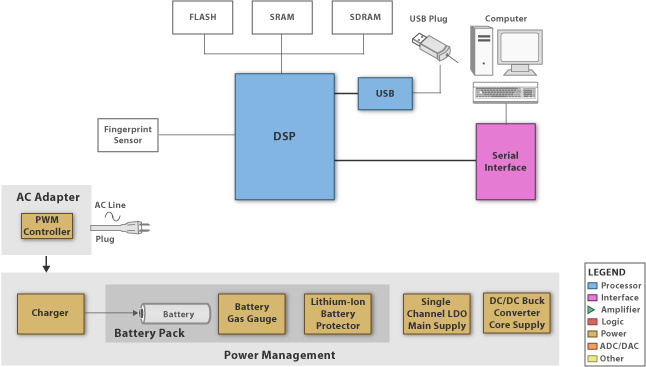

The core subsystems include:

  1. DSP - Digital Signal Processor capable of running high speed mathematically intensive Authentication (1:n) and Verification 1:1) fingerprint matching algorithms

  2. Fingerprint Sensor - sensore biometrico capable of capturing distinguishing features of a fingerprint in digital format

  3. External Memory - stores executing code and data/parameters such as fingerprint templates

  4. RS232 Dual Channel/Receiver - Converts TIA/EIA-232-F inputs to 5V TTL/CMOS levels for interfacing across the RS232 standard

  5. Power Management - Converts the input power from the AC adaptor or battery to the correct regulated voltages for various functional blocks.
