IGBT - 6

Comportamento in temperatura

Il fattore temperatura influisce notevolmente sul funzionamento statico e dinamico del dispositivo. L 'IGBT presenta un una eccellente caratteristica di conduzione in polarizzazione diretta ad alte temperature che lo rende particolarmente idoneo per lavorare ad alte temperature. La influenza sul comportamento dinamico è dovuta alla variazione del tempo di vita e del parametro BF in funzione della temperatura. Al crescere della temperatura entrambi i parametri crescono determinando un maggiore quantità di carica totale in base. Questo, in concomitanza con l'aumento del tempo di vita, porta ad una ricombinazione più lenta quindi ad una tempo di coda maggiore e ad una maggiore concentrazione di cariche da cui dipende l'elevato valore di corrente iniziale di coda.

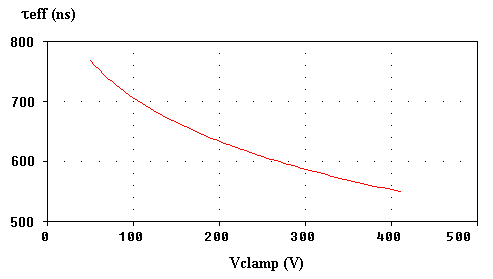

Fig. 7 Dipendenza di teff dalla tensione di clamping.

L'influenza della ridistribuzione della carica sulla tensione di uscita può essere vista come l'influenza di una capacità posta in uscita indicata con Cer la quale dipende dalla carica immagazzinata in base prima della commutazione. La capacità Cer interviene durante la ridistribuzione delle cariche limitando la pendenza della tensione di uscita come un circuito snubber_capacitivo a capacità variabile. Quando la ridistribuzione si esaurisce la Cer non influisce sulla pendenza della tensione che può evolvere molto velocemente senza limitazione.
