MOTORI ELETTRICI &CONTROLLO




MODALIT└ DI CONTROLLO

Controllo su angolo di fase

La velocitÓ del motore universale pu˛ essere semplicemente ed economicamente variata mediante la tecnica di variazione dell' angolo di conduzione di Triac. La corrente del motore e' direttamente dalla rete e, a causa del suo grande valore di picco, le perdite di potenza sono elevate. Quando l'angolo di conduzione del Triac e' inferiore a all'intera onda ( minore di 360 deg), la corrente assorbita dalla rete contiene componenti di bassa frequenza armonica con elevata ampiezza, che possono facilmente superare i livelli IEC permessi.

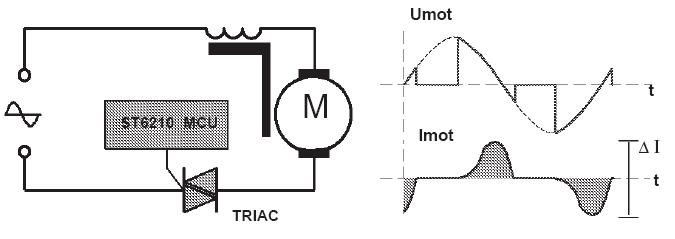

Figura 2. motore universale controllato con la variazione dell'angolo di conduzione di un Triac.


In questo esempio di una lavatrice motore controller (Figura 3). , La porta del Triac
direttamente controllata da un basso costo microcontrollore ST6210. Ogni alta corrente di I / O sul piedino ST62 Famiglia dispositivi possono guidare - 20 mA, quindi uno o pipiedini possono essere in parallelo, a seconda del Triac cancello guidare i requisiti. Il ST62 Familymicrocontroller, grazie alla sua vasta gamma di tensione di fornitura e costruito in immunit, puessere fornito direttamente dalla rete 220V utilizzando solo pochi basso costo di componenti esterni, come illustrato nella figura 3. L'ST6210 gestisce i vari cicli di lavaggio, le interfacce uomo-macchina e di controllo della velocitdel motore. VelocitÓ del motore di regolamentazione pufare uso di un timer - generatore, o pu˛ essere Temperatura [4]. La controllata ST62 soluzione estremamente economico, garantendo la massima flessibilit: i cambiamenti sono semplicemente, rapidamente ed economicamente attuate modificando il programma di controllo ST62.

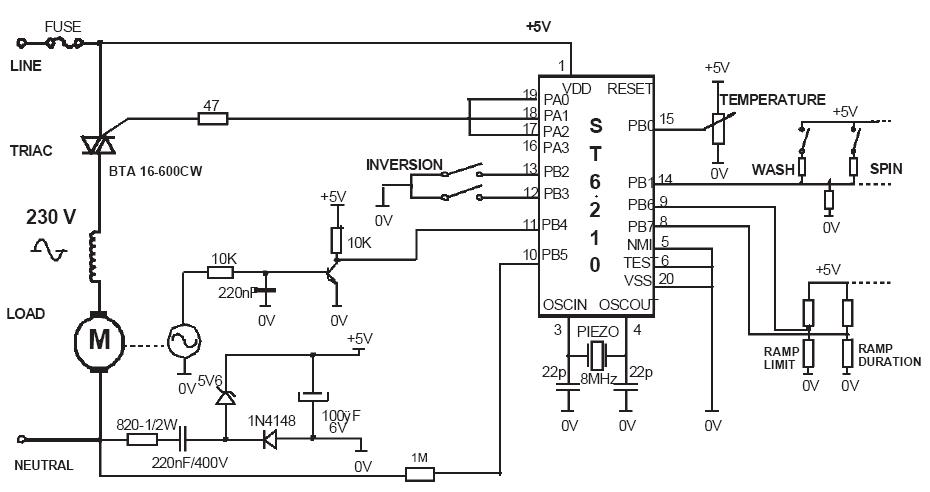

Figura 3. VelocitÓ regolamento utilizzando ST6210 MCU Triac cacciati in una lavatrice applicazione
