RETE TELEFONICA - 7



Segnalazione da rete a utente

Oltre ai toni (Figura 13) che sono inviati al chiamante, la rete usa la corrente di chiamata, per "allertare" il chiamato (ossia per avvisarlo che c’è una chiamata in arrivo). Questa corrente, alternata a 25 Hz, immessa dalla centrale sulla linea provoca l’oscillazione della suoneria (vedi Figura 3) che vibra alla medesima frequenza. Lo schema di Figura 3 corrisponde al funzionamento dei vecchi apparecchi elettromeccanici. Nei telefoni elettronici la suoneria emette suoni vari, ma è comunque azionata dalla corrente di chiamata.

Svolgimento della chiamata

Mettendo assieme i vari componenti della segnalazione utente-rete fin qui visti possiamo seguire l’evoluzione nel tempo di una chiamata tipica e come essa accompagna lo scambio di segnalazione. La sequenza degli eventi è riportata in Figura 14. L’utente chiamante manda un segnale di impegno alla propria centrale (centrale d’origine) sganciando il microtelefono. La corrente circola nel doppino e la centrale si predispone a servire la richiesta. Quando è pronta la centrale manda un tono di centrale al chiamante. Il chiamante può a questo punto indicare alla propria centrale quale utente ha scelto di raggiungere, inviando le cifre di selezione. In base ad esse la centrale, e se occorre molte altre attraverso l’intera rete, identificano la linea chiamata. Se la linea è libera, si invia su di essa la corrente di chiamata che provoca l’azionamento della suoneria. Contemporaneamente si notifica al chiamante che si sta allertando il chiamato, questa segnalazione viene fatta inviando il tono di chiamata. Quando il chiamato sgancia il telefono, il tono di chiamata viene tolto. A questo punto i due utenti possono cominciare a parlare e la connessione passa in fase di conversazione.

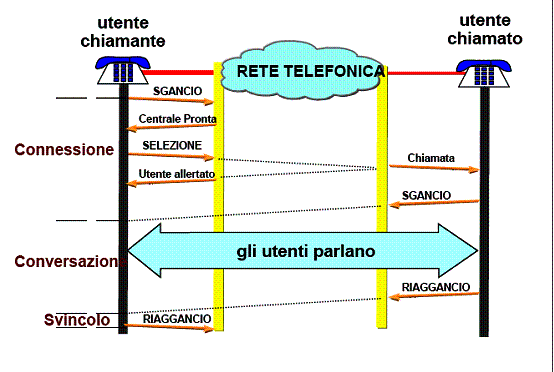

Figura 14 - Evoluzione di una tipica chiamata telefonica

Quando uno dei due utenti (nell’esempio il chiamato) riaggancia, interrompendo la circolazione di corrente nel doppino, viene attivata la procedura di svincolo alla fine della quale tutte le risorse di rete vengono rilasciate e rese disponibili per altre chiamate. (Ad eccezione della linea del chiamante che rimane impegnata finché anche il chiamante non riaggancia)
