MST_K09 -
INTERRUTTORE CREPUSCOLARE - 3 |
||||||||||
|
||||||||||
|

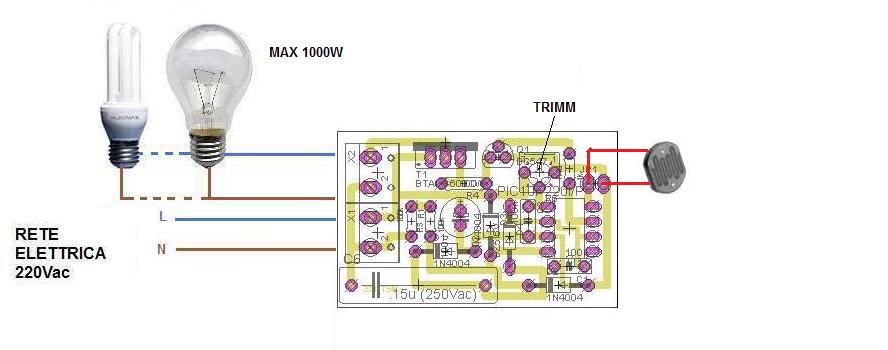

Installazione del interruttore crepuscolare L’installazione del interruttore crepuscolare comprende la connessione elettrica del circuito alla lampada e alla rete elettrica e l’impostazione della frequenza del lampeggio. Collegamenti elettrici Le connessioni elettriche del interruttore crepuscolare dovranno essere eseguite secondo lo schema in figura tenendo conto della funzione dei singoli connettori come descritto nella tabella seguente. Nel caso in cui il carico e’ una lampada:
La lettera L indica che il filo da connettere e’ quello della LINEA o FASE mentre con N si indica il filo del NEUTRO Particolare attenzione bisogna porre nel maneggiare il circuito quando questo e’ sotto tensione di rete in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche.
|
|
|||||||||
|
|
||||||||||
|
|
||||||||||
|
|
||||||||||
