RELE' FUSIBILE - 5 |
|||
|
|||
|
|||
Relč Fusibile Ripristinabile - Circuito finale Lo studio dei circuiti 1 e 2, visti nelle pagine precedenti, porta alla definizione di uno schema finale del relč fusibile. Lo schema elettrico del relč fusibile nella versione finale č riportato di seguito assieme alla sua implementazione su PCB:

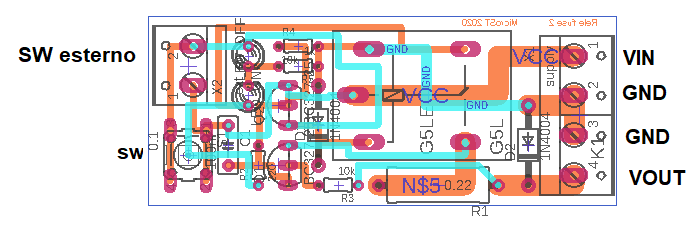

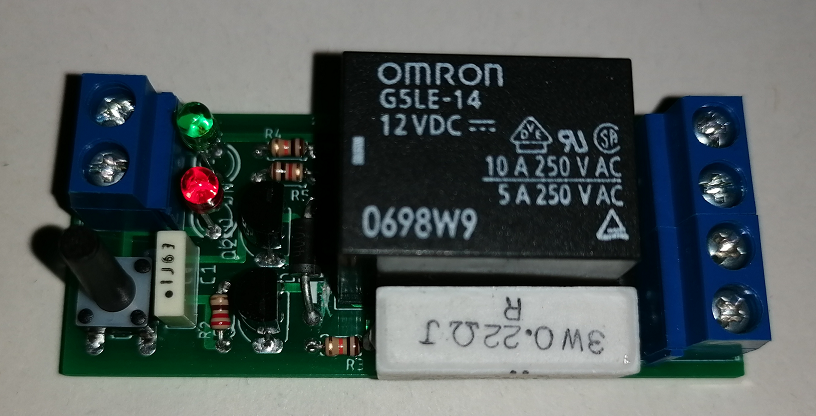

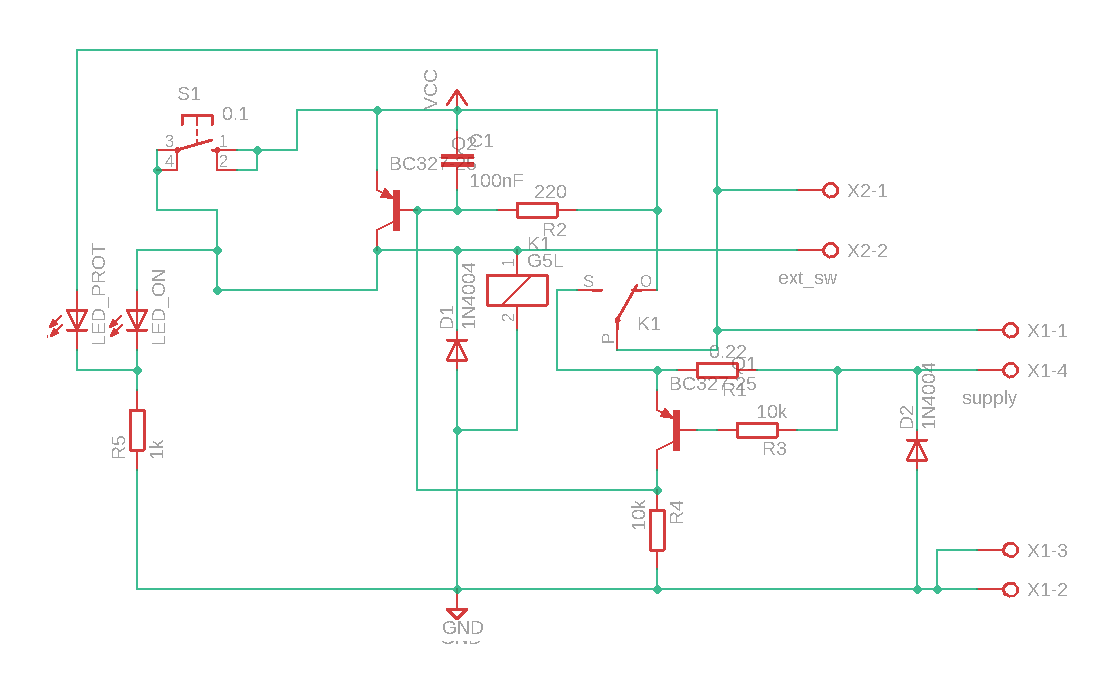

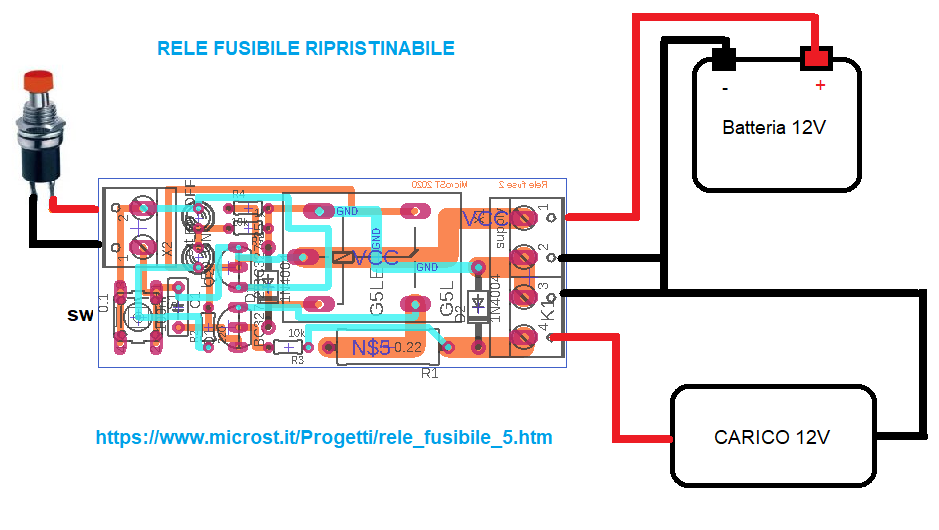

Schema elettrico della versione finale del relč fusibile PCB della versione finale del relč fusibile Rispetto alle versione 2, sono stati introdotti il connettore per collegare un eventuale switch di ripristino esterno (SW_esterno) oltre a quello giŕ presente sul PCB e due diodi led: verde per indicare lo stato (ON) e rosso per indicare lo stato di protezione attivate (OFF) . Nelle foto seguente la realizzazione circuitale del relč fusibile per carichi a 12V con soglia di intervbento a 3,5A: Nelle foto seguente la realizzazione circuitale del relč fusibile: Di seguito lo schema applicativo del relefusibile ripristinabile:
|
|
||
|
|||
|
|||
|
