Reostato Elettronico - 3

Il circuito del regolatore di tensione, riportato in figura 1, si compone di due transistor NPN collegati in configurazione Darlington, i quali formano un dispositivo inseguitore di emittore (emitter follower), in cui il carico costituisce la resistenza di emittore.

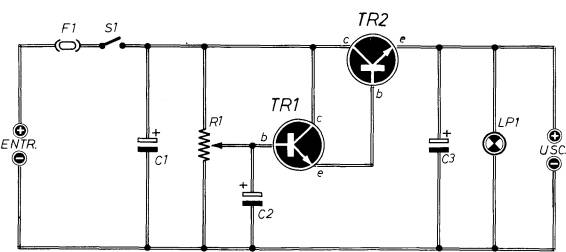

Fig. 1 - Circuito teorico del regolatore di tensione.

ELENCO COMPONENTI

La connessione Darlington, che consiste nel collegamento diretto tra base ed emittore dei due transistor TR1 - TR2, in circuito a collettore comune, è stata utilizzata allo scopo di elevare il guadagno dello stadio. Infatti, poiché il collegamento diretto della base di TR2 con I'emittore di TR1 consente di comporre un solo transistor virtuale, il guadagno di questo unico transistor è pari al prodotto dei guadagni dei due singoli transistor.
Per meglio capire quanto ora asserito, facciamo un esempio pratico. Supponiamo che il guadagno del transistor TR1 sia fissato nella misura di 100, mentre quello di TR2 sia di 30. Ebbene, la connessione Darlington diviene nel nostro caso equivalente ad un unico transistor con guadagno uguale a 3.000 (100 x 30 = 3.000). E tutto ciò si verifica pur conservando le caratteristiche di dissipazione del transistor di potenza.
Utilizzando il transistor virtuale ora descritto in una configurazione «emitter follower>, si ottiene una buona regolazione della tensione d'uscita in funzione del valore di tensione cui viene portata la base del transistor TR1.
Tenuto conto dell'elevato guadagno raggiunto dal transistor virtuale, la corrente di base risulta estremamente ridotta, tanto che un semplice potenziometro (R1) a bassa dissipazione consente di far variare, fra il valore di zero volt e quello massimo di alimentazione, la tensione di base, imponendo all'uscita di assumere valori che vanno da zero volt a quello massimo della tensione d'entrata ma, come abbiamo già detto, diminuito di un volt.
