TRASMETTITORE AD ONDE MEDIE - 5

La realizzazione pratica del trasmettitore può iniziare dopo aver acquistato tutti i componenti e dopo essersi autocostruita la bobina L1.
Per essere certi del funzionamento immediato del progetto e per ottenere una composizione razionale, consigliamo di montare ogni cosa su circuito stampato, che il lettore potrà comporre servendosi del disegno di figura 3.( Il pcb può essere richiesto via email)

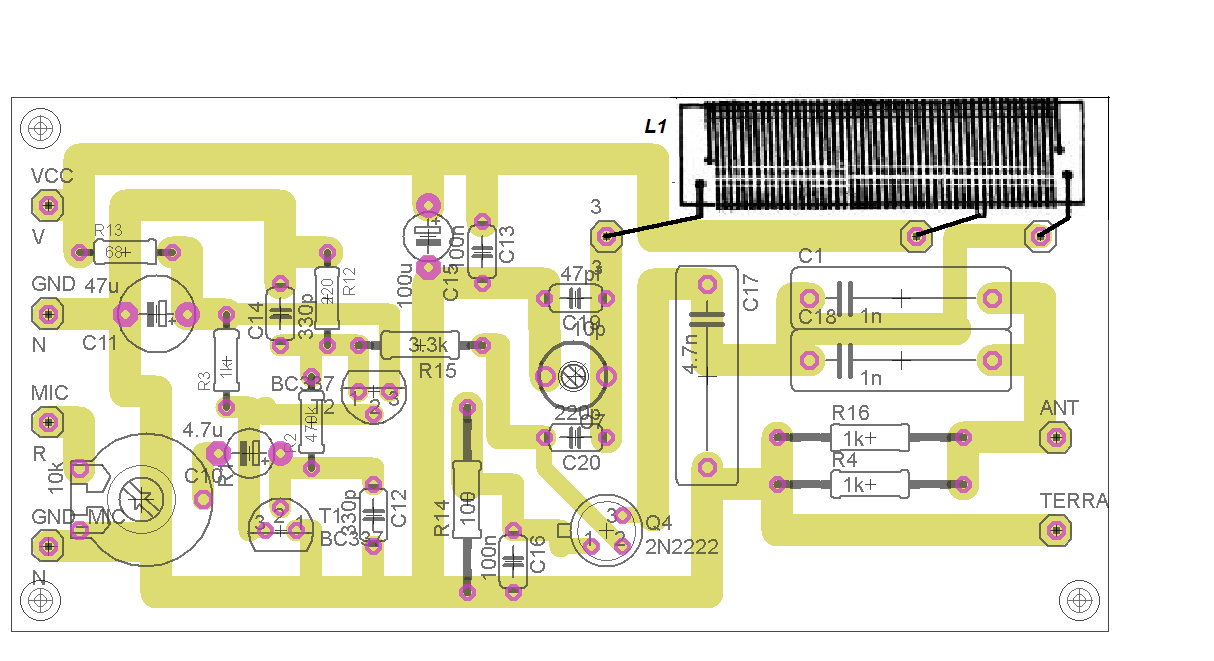

Fig. 3 - PCB del Tx OM assemblato

Con il circuito stampato si può essere certi di non commettere errori, agevolando enormemente il lavoro costruttivo.
Per quanto riguarda il riconoscimento dei terminali dei tre transistor TR1-TR2-TR3, riportiamo, in figura 4, lo schema in sezione di questi componenti.

Fig. 4 -  Diagrammi relativi alla distribuzione dei tre elettrodi di emittore-base-collettore del transistor TR3 (a sinistra) e dei transistor TR1-TR2 (a destra).

Sulla sinistra del disegno di figura 4 si riconosce l'esatta distribuzione dei terminali di collettore-emittore-base del transistor TR3; la distribuzione di questi stessi elettrodi sui due transistor TR1 e TR2 è riportata sulla destra di figura 4. Per il transistor TR3 (2N3019) occorre far riferimento alla piccola tacca metallica presente sul corpo del componente; questa tacca si trova in corrispondenza dell'elettrodo di emittore. Per i transistor TR1-TR2 (BC337), invece, occorre far riferimento alla piccola smussatura riportata sul corpo del transistor, in corrispondenza della quale si trova l'elettrodo di emittore. Per tutti gli altri componenti non dovrebbero sussistere problemi di montaggio, tenendo conto che i condensatori C1-C2-C5 sono degli elettrolitici, cioè dei componenti polarizzati, che debbono essere inseriti sulla basetta del circuito stampato nella loro precisa posizione.
La bobina L1 verrà fissata sulla basetta del circuito stampato con un po' di collante a freddo  attack  o tramite colla a caldo. I conduttori, che si dipartono dalla basetta del circuito stampato per raggiungere l'alimentatore il microfono, l'antenna e il circuito di terra, potranno essere ottenuti con spezzoni di filo flessibile. Soltanto per il microfono conviene servirsi di cavetto schermato.
