Cavi contenuti entro tubi o canali protettivi posti in opera in aria libera o incassati entro muratura. È questo il caso più comune di condutture in uso nel settore residenziale e terziario sia per i circuiti principali che per quelli terminali. Nel settore industriale questa tecnica installativa è molto usata per circuiti dorsali e terminali. Non vi è alcuna distinzione fra tubi o canali in plastica o in metallo e fra la posa in aria libera o incassata entro ordinaria muratura. In genere i cavi si considerano raggruppati in più strati, se posati nel canale, oppure disposti a fascio se installati in tubi.

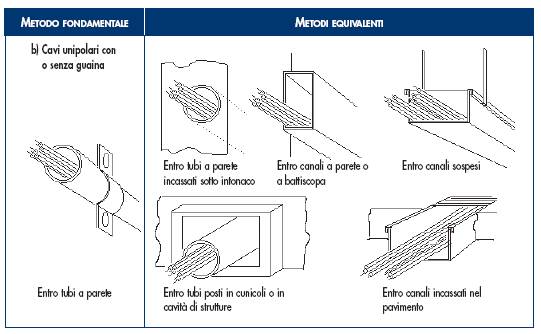

Fig. 6.9 Cavi unipolari incassati entro tubi o canali in aria libera o in pareti non isolanti

La Tab.67.4 vale per i tipi di posa sotto riportati, estrapolati dalla tabella 52.C della Norma CEI 64-8.

Tipi di posa:

3 Tubi protettivi circolari posati su o distanziati da pareti

4 Tubi protettivi non circolari posati su pareti

5 Tubi protettivi annegati nella muratura

22 Tubi protettivi circolari posati in cavità di strutture

23 Tubi protettivi non circolari posati in cavità di strutture

24 Tubi protettivi non circolari annegati nella muratura

31 Canali posati su parete con percorso orizzontale

32 Canali posati su parete con percorso verticale

33 Canali incassati nel pavimento

34 Canali sospesi

41 Tubi protettivi circolari posati entro cunicoli chiusi, con percorso orizzontale

o verticale

42 Tubi protettivi circolari posati entro cunicoli ventilati incassati nel pavimento

72 Canali provvisti di elementi di separazione

3A Tubi protettivi circolari posati su o distanziati da pareti

4A Tubi protettivi non circolari posati su pareti

5A Tubi protettivi annegati nella muratura

21 Cavità di strutture

22A Tubi protettivi circolari posati in cavità di strutture

25 Controsoffitti e pavimenti sopraelevati
