Sistemi Fotovoltaici - 2

CARATTERISTICHE ELETTRICHE DELLE CELLE FOTO-VOLTAICHE

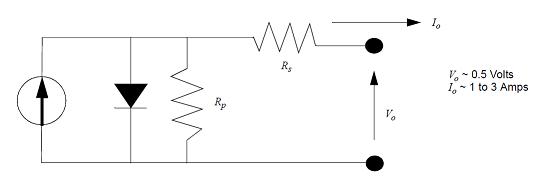

Le tecnologie più comuni per la realizzazione di celle solari sono in silicio monocristallino e policristallino. La cella fotovoltaica può essere modellato elettricamente dal circuito mostrato in figura 1,

l'intervallo di tensione lavoro l Campo di tensione MPP per questi moduli fotovoltaici è normalmente definito nell'intervallo da 27V a 45V, a una potenza generazione di 200W approssimative, e il loro circuito aperto tensione è inferiore a 45V. La sua caratteristiche elettriche sono mostrati nella Figura 2.

Le celle fotovoltaiche sono dispositivi a semiconduttore, con caratteristiche elettriche simili a un diodo. Tuttavia, una cella fotovoltaica è una sorgente di elettricità, piuttosto che un carico elettrico (uno diodo), e funziona come un generatore di corrente quando la luce energia, come luce solare, entra in contatto con esso. Una cella fotovoltaica si comporta in modo diverso a seconda della dimensione il pannello fotovoltaico o tipo di carico ad esso collegato e la l'intensità della luce solare (illuminazione). Questo comportamento è chiamato caratteristiche di celle fotovoltaiche.
Le caratteristiche di una cella fotovoltaica sono descritte dalla i livelli di corrente e tensione, quando diversi carichi sono collegati. Quando la cellula e’ esposta alla luce solare e non è collegato a qualsiasi carico, non vi è flusso di corrente e la tensione attraverso la cella fotovoltaica raggiunge il suo massimo. Questo valore di tensione è chiamato (Vopen) un circuito aperto. Quando un carico è collegato alla cella fotovoltaica, una corrente scorre attraverso il circuito e le cadute di tensione. La corrente è massima quando i due terminali sono collegati direttamente con l'altro e la tensione è zero. La corrente in questo caso si chiama un corto circuito (ISC) di corrente, come mostrato in Figura 2. Il confronto può essere fatto al elettrico
caratteristiche delle diverse celle fotovoltaiche come queste misurazioni sono effettuate a condizioni di prova standard (STC), che sono definite come una intensità di luce di 1000 W/m2 e una temperatura di 25 ° C.

Figura 2

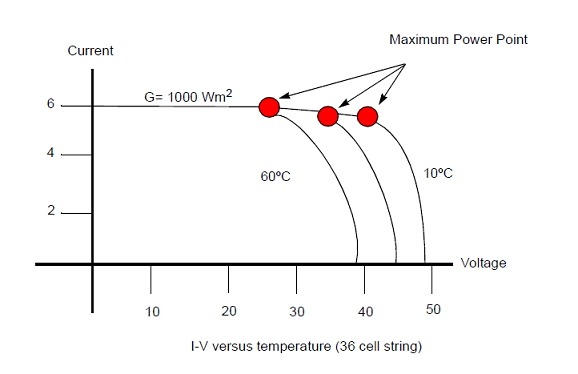

L'intensità della luce così come la temperatura influenza la PV Caratteristiche delle cellule. Corrente è direttamente proporzionale intensità luminosa. Tensione cambia anche con fluttuante livelli di luce, ma la variazione della tensione è inferiore. Tensione è più influenzata dai cambiamenti i temperatura della cella fotovoltaica quello corrente. Un aumento della temperatura della cella diminuisce la tensione e la corrente aumenta da una quantità molto piccola. Come queste influenze influenzare un IV curva è illustrato in Figura 3 e Figura 4. Può si vede che il cambiamento (in diminuzione) l'intensità della luce ha un effetto molto più grande di cambio (crescente) la temperatura. Questo è vero per tutti comunemente utilizzato PV materiali. Il risultato importante di questi due effetti è che la potenza di una cella fotovoltaica diminuisce quando la luce intensità diminuisce e / o aumenti di temperatura.
