FUNZIONE
NAND
Quando la
funzione AND, già descritta in precedenza, è seguita dalla
funzione logica NOT, pure precedentemente analizzata, si
ottiene la nuova logica NAND (NOT + AND = NAND).
Ecco perché lo schema di figura 5 ripete, nella zona di sinistra il
circuito dell'AND di figura 4 e, a destra, quello del NOT
proposto in figura 3.

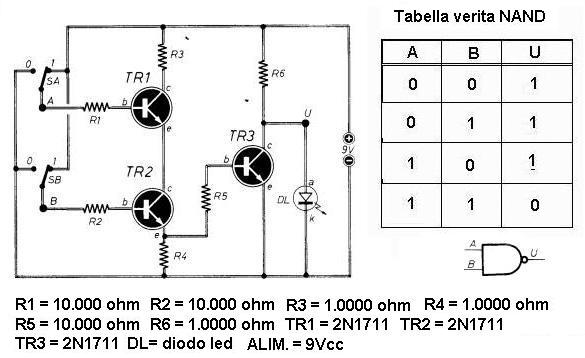

Fig. 5 - La
funzione logica NAND ( circuito, tabella verità e simbolo)
In pratica, la
funzione AND è realizzata tramite due transistor TR1 - TR2, e
la funzione NOT attraverso il transistor TR3 che, come è
stato detto, si comporta da invertitore del uscita della AND. Infatti,
lo stato logico, presente sul collettore del transistor TR3, e'
invertito rispetto a quello presente sulla sua base collegata alla
uscita del circuito di AND.
Analizziamo il circuito tenendo presente la tabella di verità riportata
a destra di figura 5.e il fatto che quando l'uscita U si trova allo
stato logico "1", il diodo led DL è acceso, viceversa (uscita allo
stato logico "0") rimane spento . Se si analizza la tabella di verità,
si nota che il diodo led rimane spento soltanto in una condizione,
quando entrambe le entrate A e B si trovano allo stato logico "1", cioè
quando entrambi i due commutatori si trovano contemporaneamente sulla
posizione 1 ed inviano quindi alle basi dei due transistor TR1 - TR2
una tensione di polarizzazione positiva. In tal caso, i due transistor,
collegati in serie, conducono corrente o, come si suole dire, sono
saturi ed polarizzano la base di TR3, tramite l'emittore di TR2. Sul
collettore di TR3, che e' saturo, e' presente quindi una tensione è di
0 V (Vcesat ). La corrente di R6 passa attraverso il transistor,
senza interessare il diodo led. che rimane spento, in accordo con
l'ultima riga della tabella della verità.
Nelle altre condizioni elettriche dei commutatori SA e SB
corrispondenti alle righe 1 della tabella di verità, i tre transistor
si trovano all'interdizione e la corrente della resistenza R6
passa attraverso solo il diodo led DL che si accende.
Le condizioni mostrate nelle righe 2 e 3 della tabella di verità,
corrispondenti al caso in cui solo uno dei due commutatori è
posizionato in 1 e l'altro sullo 0, comportano l'accensione del diodo
in quanto solo uno dei transistori e' accesso e quandi TR3 rimane
interdetto. In basso a destra di figura 5 è riportato il simbolo
grafico che individua la funzione logica NAND.
|
|
