IGBT - 2 |
|||
|
|||
|
|||
Tiristore
parassita Nella
struttura complessiva di un IGBT sono presenti, oltre a quelli già
indicati, altri componenti parassiti. Di conseguenza il circuito
equivalente completo è alquanto più complesso rispetto a quello
riportato in Fig. 2a come si può notare in Fig. 3
Fig.

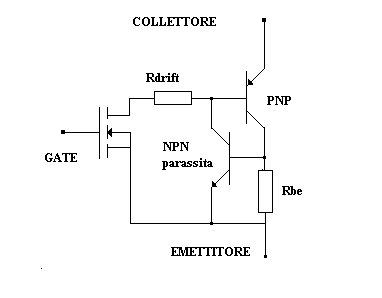

3 Circuito equivalente dell'IGBT completo di componenti parassiti. Tra
questi componenti il più importante, che costituisce un notevole limite
tecnologico, è certamente il transistore parassita NPN che, in
combinazione con il PNP dà luogo, all' interno di un IGBT, ad un
tiristore parassita. E' estremamente importante che questo tiristore non
si inneschi durante il funzionamento del dispositivo onde evitare un
passaggio di corrente incontrollato che porterebbe alla distruzione del
dispositivo stesso. Per effettuare una breve analisi del fenomeno
dell'innesco del tiristore parassita, si consideri l'effetto di un
impulso di corrente che arrivi alla base del transistore NPN. Si
supponga che le giunzioni substrato_drift e source_body siano
polarizzate in diretta e che la giunzione body_drift sia polarizzata in
inversa.
Fig.

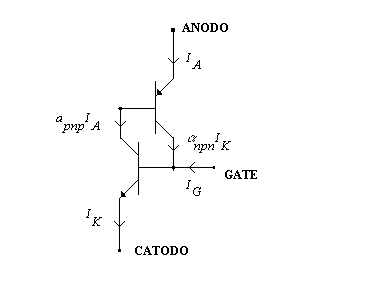

4 Circuito equivalente e correnti nel tiristore parassita di un IGBT. Inoltre,
tenuto conto della corrente di dispersione
IL della giunzione body_drift, si ha una corrente anodica
complessiva data da:
tenendo
presente che
Da questa
espressione si deduce che se si vuole evitare l'innesco del tiristore
parassita, occorre che risulti:
Le
considerazioni che è possibile trarre dall' analisi della (3) sono le
seguenti:
Il
guadagno del transistore PNP non può essere abbassato troppo, poiché
altrimenti ne rimarrebbe penalizzata la portata in corrente e la
resistenza del dispositivo nello stato on (a causa di una non completa
modulazione della conducibilità della regione di drift). Per ridurre
questo guadagno solitamente si droga la regione di drift con atomi di Pt
che fungono da centri di ricombinazione
(life _time_killer). Il guadagno del transistore NPN invece può essere abbassato il più possibile. Ciò viene solitamente effettuato riducendo notevolmente, mediante drogaggio di tipo P+, la resistenza della zona tra base ed emettitore di questo transistor. |
|
||
|
|||
