Criteri generali di progettazione del dispersore
Gli
elementi che costituiscono il dispersore intenzionale possono assumere
diverse conformazioni ed essere di rame, acciaio ramato, ferro zincato;
sono utilizzabili anche altri materiali purché siano chimicamente
compatibili con il terreno e non siano soggetti ad incrostazioni
superficiali che possano compromettere il contatto metallo-terra.
La profondità d'interro deve essere sufficiente a evitare aumenti di
resistenza del terreno per essiccamento o per congelamento,
danneggiamento meccanico e tensioni di passo pericolose. In genere la
posa dei dispersori è tale che le parti più alte si trovano a non meno
di 0,5 m sotto il piano di campagna.
Per motivi di consistenza meccanica e di resistenza alla corrosione le
dimensioni trasversali di ciascun elemento non devono essere inferiori
ai valori indicati in Tab. 12.

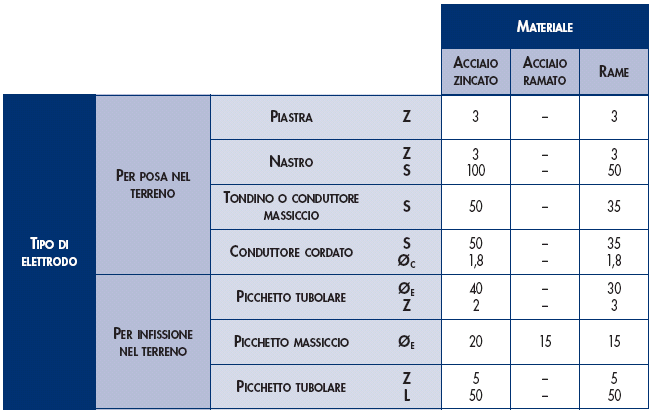

Tab. 4.12 Dimensioni trasversali minime
Dispersori ad anello e a maglia
Si
possono realizzare dispersori complessi derivati dai due tipi
fondamentali a picchetti e a corda combinati tra loro. In particolare
sono molto usati i dispersori ad anello e a maglia direttamente
ricavati dai tipi a corda. I dispersori ad anello, se i lati paralleli
sono sufficientemente distanti, possono essere dimensionati in base
alla lunghezza della corda interrata aumentando la resistenza del
10÷20% per tener conto delle interferenze.
I dispersori a maglia sono da adottare esclusivamente per ridurre le
tensioni di passo sulle aree circostanti le cabine MT/BT poiché il
costo per sterri e reinterri è notevole e non ripaga il basso valore di
RT.
Talvolta, per migliorare il funzionamento ai vertici del dispersore ad
anello o lungo il perimetro dei dispersori a maglia, si infiggono
picchetti; ciò serve anche a diminuire le tensioni di passo alla
periferia della maglia.
Altri tipi di dispersori intenzionali (a piastra, a sfera, a rete)
servono in casi speciali per officine elettriche ma sono totalmente
desueti negli impianti di messa a terra di protezione nei sistemi di
categoria I.
Per il dimensionamento di massima del dispersore si possono utilizzare
le formule semplificate indicate in Tab.13.

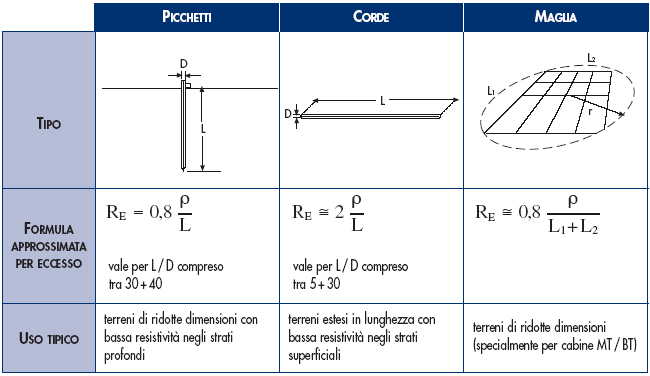

Tab. 13 I principali tipi di dispersori
