Caratteristiche generali Standard Konnex e tecnologia

La rete di comunicazione dovrà essere basata sullo standard Konnex (KNX) che per quanto riguarda il protocollo di comunicazione (7 livelli ISO/OSI) è rispondente alla norma EN 50090. Dovrà essere ad intelligenza distribuita, pilotato da eventi e con trasmissione dati seriale per le funzioni operative di comando, attuazione, controllo, monitoraggio e segnalazione. Tramite una linea di trasmissione comune (il bus), tutti gli apparecchi bus collegati dovranno scambiarsi informazioni; la trasmissione dati dovrà avvenire in modo seriale secondo regole stabilite: il protocollo di trasmissione bus. Le informazioni da trasmettere dovranno essere organizzate in “telegrammi” ed inviate sulla linea bus da un apparecchio (il “mittente”) ad uno o più apparecchi (il/i “destinatario/i”). Ogni destinatario conferma la ricezione del telegramma; se ciò non avviene l’invio del telegramma può essere ripetuto (fino a tre volte). Se la ricezione del telegramma non viene confermata, la procedura di invio viene interrotta e l’errore viene registrato nella memoria del trasmettitore. I telegrammi vengono modulati su tensione continua; uno zero logico viene trasmesso come impulso, mentre l’assenza di impulsi viene interpretata come un uno logico.

Struttura del sistema e cablaggio

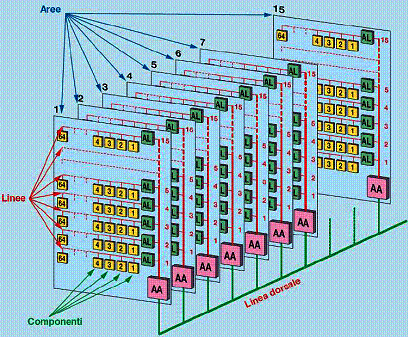

All’interno di una rete Eib/Konnex possiamo distinguere vari dispositivi raggruppati in linee, a loro volta appartenenti ad una delle “Zone” o “Aree” che costituiscono il sistema completo. La linea che li unisce tutti è il bus, costituito da un doppino utilizzato sia per la trasmissione dei segnali sia per l’alimentazione dei dispositivi. Ogni linea può raggruppare fino a 64 dispositivi, ogni area fino a 15 linee e ogni sistema può comprendere fino a 15 aree distinte. In ogni singolo sistema EIB/Konnex è perciò possibile connettere oltre 14.400 dispositivi diversi. Le linee vengono collegate alle linee principali mediante degli accoppiatori di linea (AL); più linee principali possono poi essere accoppiate fra loro usando una linea dorsale e gli accoppiatori di area (AA). Quello che è importante rimarcare è che i singoli dispositivi possono essere connessi in qualunque punto del cavo bus, su qualsiasi livello di collegamento, cioè su qualsiasi tipo di linea.

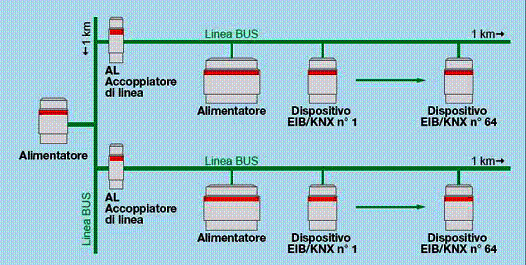

 Ciascun tipo di linea (anche principale o dorsale), che definisce una sezione del sistema, può avere la distribuzione che si preferisce (lineare, a stella,, ad albero o una loro qualsiasi combinazione) purchè si rispettino i seguenti standard Konnex per garantire il perfetto funzionamento del sistema:

· lunghezza massima di una singola linea 1000 metri

· numero massimo di dispositivi sulla singola linea 64

· distanza massima fra 2 dispositivi 700 metri

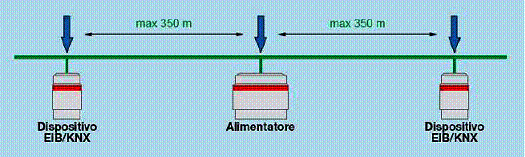

· distanza massima di un dispositivo dall’alimentazione 350 metri

· numero massimo di alimentatori per linea 2 (posti almeno 200 metri l’uno dall’altro).

Se ci sono 30 o più dispositivi collegati fra loro su di un cavo bus di lunghezza inferiore o uguale a 10 metri occorre posizionare l’alimentatore nelle immediate vicinanze. Poiché la trasmissione di  segnali e comandi si effettua attraverso il bus di sistema, la linea di alimentazione a 230 V per le utenza elettriche comandate (motori, lampada, condizionatori, ecc.) deve essere portata esclusivamente a ridosso delle utenze stesse, senza coinvolgere nel cablaggio gli interruttori e gli apparecchi di comando/controllo. Questi ultimi dispositivi garantiscono una sicura interfaccia tra uomo e sistema essendo alimentati solo dalla tensione a 24 Vc.c. SELV presente sul bus. Sulla linea di alimentazione a 230V possono comunque essere inserite tutte le protezione delle utenze che l’installatore ritiene più opportune (interruttori automatici, differenziali, ecc.) in modo del tutto analogo a quanto avviene n una installazione tradizionale. Per le sue caratteristiche il cavo bus può essere posato, senza alcun problema, accanto alla linea di alimentazione a 230V, negli stessi tubi o canalizzazioni.
