L' INTEGRATO NE555 - 3 |
|
|
|
|
|

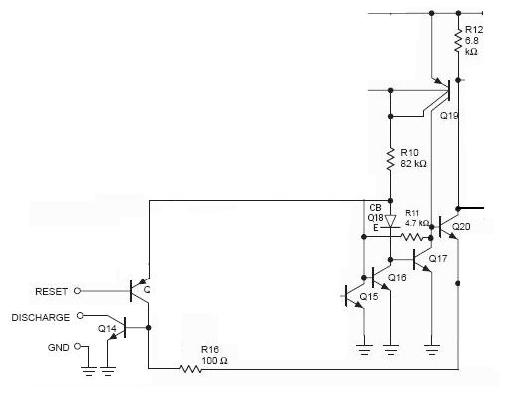

CIRCUITO DI RESET In figura 17 e’ mostrato il circuito interno del reset. Fig. 17 - circuito di reset dell'integrato 555
Fig. 5 - particolare del circuito bi-stabile del
NE555 CIRCUITO DI SCARICA CIRCUITO DI USCITA Nello schema a blocchi di
figura 2 si può anche notare che l'integrato 555 comprende uno stadio
d'uscita, di potenza, di tipo complementare, in grado di assorbire
corrente dalla linea positiva dell'alimentatore e di erogarla verso
massa. Ciò permette di disporre, a piacere, della possibilità di
inserimento o disinserimento del carico durante la temporizzazione.
Il circuito dello stadio finale del circuito è riportato in
figura 14.

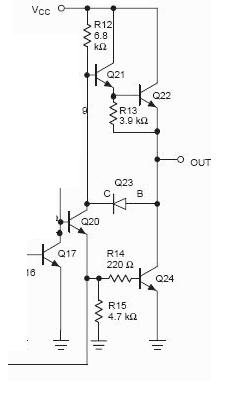

Fig. 14 - circuito dello stadio d'uscita
dell'integrato 555 Tale stadio è realizzato con sei
transistor di tipo complementare. Questa disposizione circuitale
consente di ottenere correnti di notevole intensità fino ad un massimo
di 200 mA, sia con l'uscita alta, sia con l'uscita bassa. |
|
|
|
|
|
|
|
|
|
|
