L' INTEGRATO NE555 - 4

Riportiamo alcuni dati caratteristici relativi ai vari parametri e alle condizioni di prova dell'integrato stesso.
Facendo riferimento alla tensione di alimentazione Vcc , ricordiamo che la tensione minima è di 4,5 V, mentre quella massima è di 16 V.
Per la corrente di alimentazione si debbono citare due dati diversi relativi a due condizioni di prova: quelli di 3 - 10 mA e quelli di 6 - 15 mA, che si riferiscono ai valori tipici e a quelli massimi.
La deriva con tensione di alimentazione è di 0,1 % /V (tipica), mentre la tensione di trigger è di 5 V (valore tipico); la corrente di trigger è di 0,5 uA ( valore tipico); la tensione di reset è di 0,7 V (valore tipico) e di 1 V (valore massimo).

La descrizione di tutti i piedini del componente, porta ad una maggiore conoscenza del dispositivo ed a familiarizzare con i vari accorgimenti pratici adottate nelle varie applicazioni e con le modalità d'uso del dispositivo elettronico.
Analizzeremo infatti il comportamento di ciascun terminale del dispositivo in riferimento con le modalità d'uso.

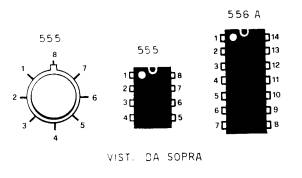

Per comodità di numerazione dei terminali, faremo sempre riferimento, nel corso dell'articolo, alla versione « DIP8 » dell'integrato 555, così come indicato nella figura 8 in posizione centrale.

Il primo a sinistra e’ il modello in contenitore metallico, nel quale la tacca di riferimento corrisponde al terminale 8. Quello centrale e’ la versione DIL8 del componente mentre quello raffigurato a destra e’ il modello 556 ossia la versione doppia del 555 in dual line. La corrispondenza fra i vari piedini dei tre diversi modelli può essere desunta dall'apposita tabella riportata di seguito.
