MST_K16S - REGOLATORE DI VELOCITÀ PER MOTORI IN CC

con CONTROLLO ESTERNO


1     >>>

INFO

Il circuito MST_K16S e’ un regolatore di velocità per motori elettrici a bassa tensione e bassa potenza con comando esterno di accensione e del senso di rotazione e fine corsa. I tipi di motore che possono essere regolati comprendono quelli con spazzole e senza. Il regolatore può essere utilizzato per applicazioni come regolatore di per motori in CC ed e’ particolarmente adatto per il controllo dei motori di modellini ( trenini , macchinine, carrelli,ecc).



 microst.it MST_K16S

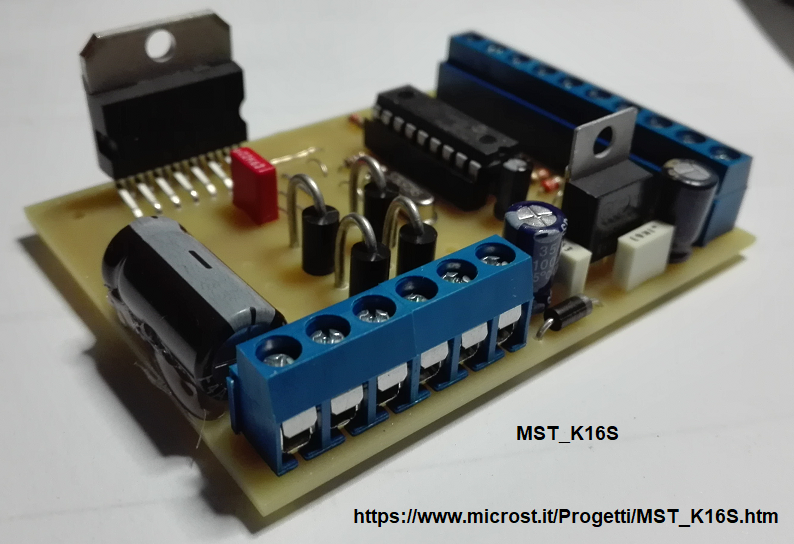

Figura 1. foto del regolatore assemblato

Caratteristiche principali

  1. Stadio di potenza allo stato solido in configurazione ponte intero ( full - bridge)

  2. Regolazione di tipo PWM;

  3. Protezione termica stadio di potenza

  4. Indicazione esterna via uscita open drain per verso di rotazione e attivazione fine corsa

  5. Utilizzo micro corntrollore a 8 bit /  8 MHz

  6. regolatore di tensione a 5V disponibile  per l'esterno

I comandi esterni di controllo del circuito sono:

  1. regolazione della velocità;

  2. controllo del verso di rotazione;

  3. controllo ON / OFF

  4. controllo fine corsa
