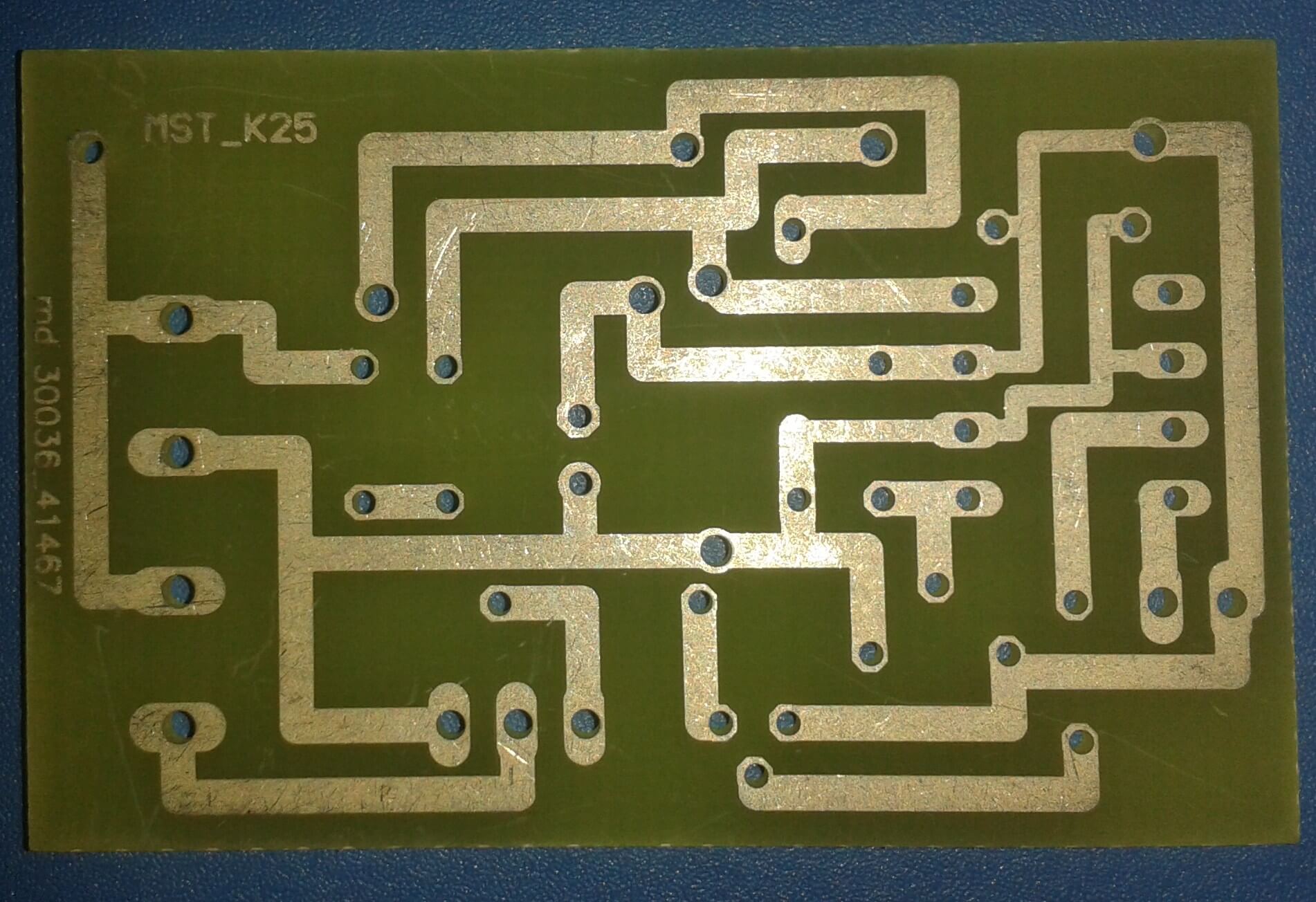

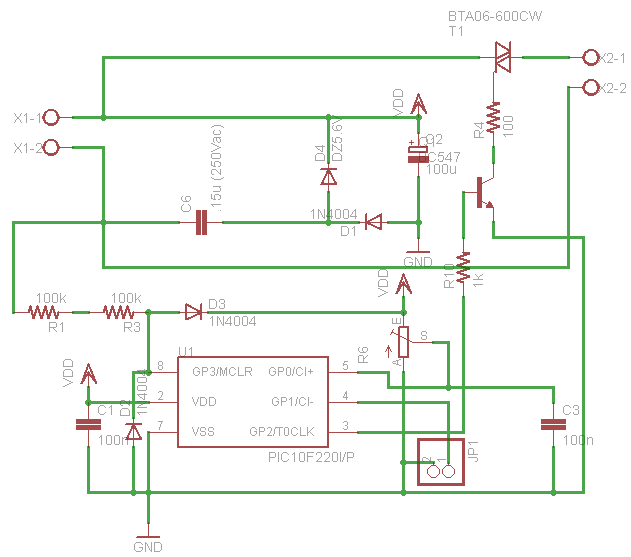

INTERRUTTORE DI SICUREZZA - SCHEMA ELETTRICO E PCB

MST_K25 - INTERRUTTORE DI SICUREZZA - 5

Esempio Applicativo: Modalità Watchdog Domotico

In questa configurazione, il MST_K25 funge da sistema di protezione per elettrodomestici o impianti soggetti a cicli di lavoro definiti. È particolarmente indicato per monitorare dispositivi che, in caso di guasto ai sensori di comando (es. galleggianti o termostati), rischierebbero di restare attivi a tempo indefinito.

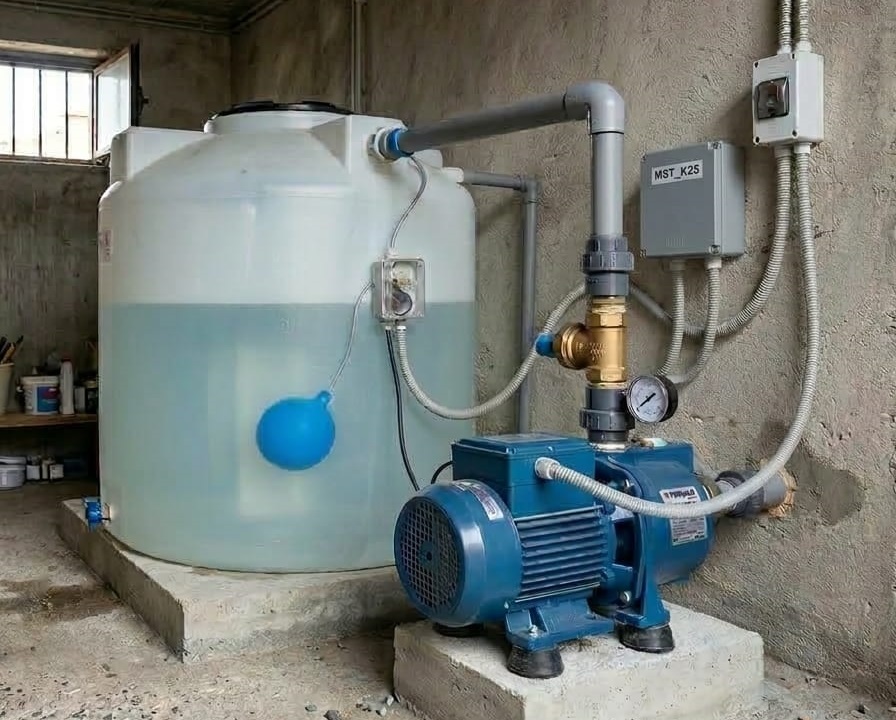

Scenario tipico: Elettropompa di svuotamento

Funzionamento normale: La pompa viene attivata da un galleggiante o da un interruttore per svuotare un pozzetto. Il tempo di svuotamento previsto è di 15 minuti.
L'anomalia: Il galleggiante si blocca o il sensore si guasta, mantenendo la pompa alimentata anche quando l'acqua è finita.
L'intervento del Watchdog: Il modulo MST_K25, impostato ad esempio su un tempo di guardia di 30 minuti, rileva che il carico è attivo oltre il limite di sicurezza e interrompe l'alimentazione, salvaguardando l'integrità del motore ed evitando che la pompa si bruci lavorando a secco.

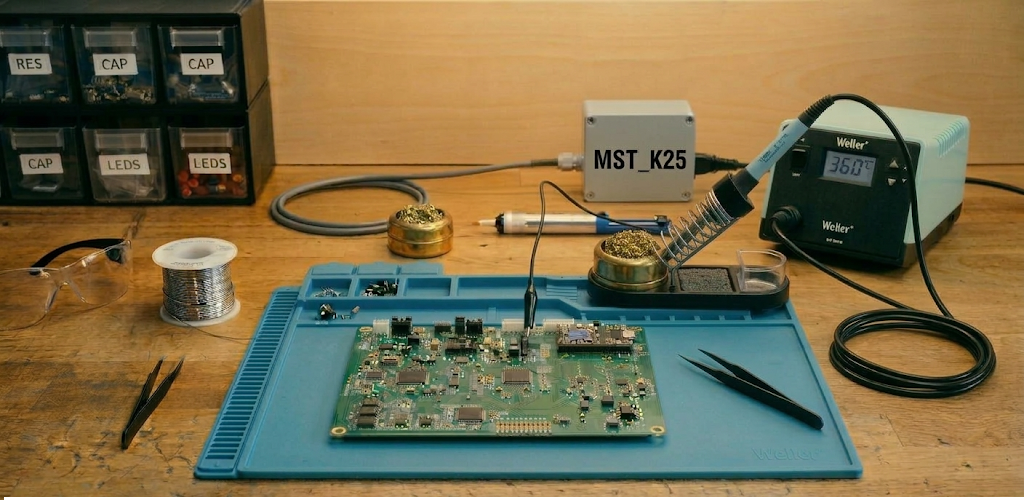

Esempio Applicativo: Laboratorio Elettronico e Hobbistico

In un ambiente di laboratorio, la distrazione è un rischio comune: una chiamata improvvisa o una pausa possono far dimenticare il saldatore acceso, l'alimentatore da banco o altra strumentazione sotto tensione per ore o persino per l'intera notte.

Il modulo MST_K25 agisce come un supervisore di sicurezza per l'intera postazione di lavoro.

Configurazione consigliata:
Il modulo viene installato a monte della multipresa (ciabatta) che alimenta la strumentazione del banco o direttamente all'ingresso dello strumento che si vuole controllare. Una volta acceso l'interruttore generale, il modulo fornisce energia a tutti i dispositivi collegati e avvia il conteggio del tempo di guardia (ad esempio impostato a 2 o 3 ore).

I vantaggi principali:

Sicurezza antincendio: Previene il surriscaldamento di punte di saldatori o componenti lasciati accidentalmente sotto carico, riducendo drasticamente il rischio di incendi nel laboratorio.

Preservazione della strumentazione: Evita l'usura precoce dei manipoli dei saldatori e lo stress termico inutile degli alimentatori e degli strumenti di misura.

Risparmio energetico: Annulla i consumi passivi della strumentazione lasciata accesa per dimenticanza.

Esempio di utilizzo:
L'hobbista inizia a lavorare e accende il banco. Se dopo il tempo impostato (es. 2 ore) il carico non viene spento manualmente, il MST_K25 scollega l'intera linea. Per continuare a lavorare, basterà un rapido "OFF-ON" sull'interruttore principale per resettare il timer e riprendere l'attività in totale sicurezza.
