Versioni del MST_K32





Le applicazioni del circuito MST_K32 sono diverse. Come accennato nelle pagine precedenti può essere usato sia come commutatore elettronico di emergenza, come monitor dello stato elettrico di un carico/ carichi collegati alla linea principale: come attivatore automatico di un carico secondario alla accensione del carico primario. Ad ogni funzione e' associata una versione.

  • MST_K32E: commutatore elettronico su linea ausiliare/ emergenza

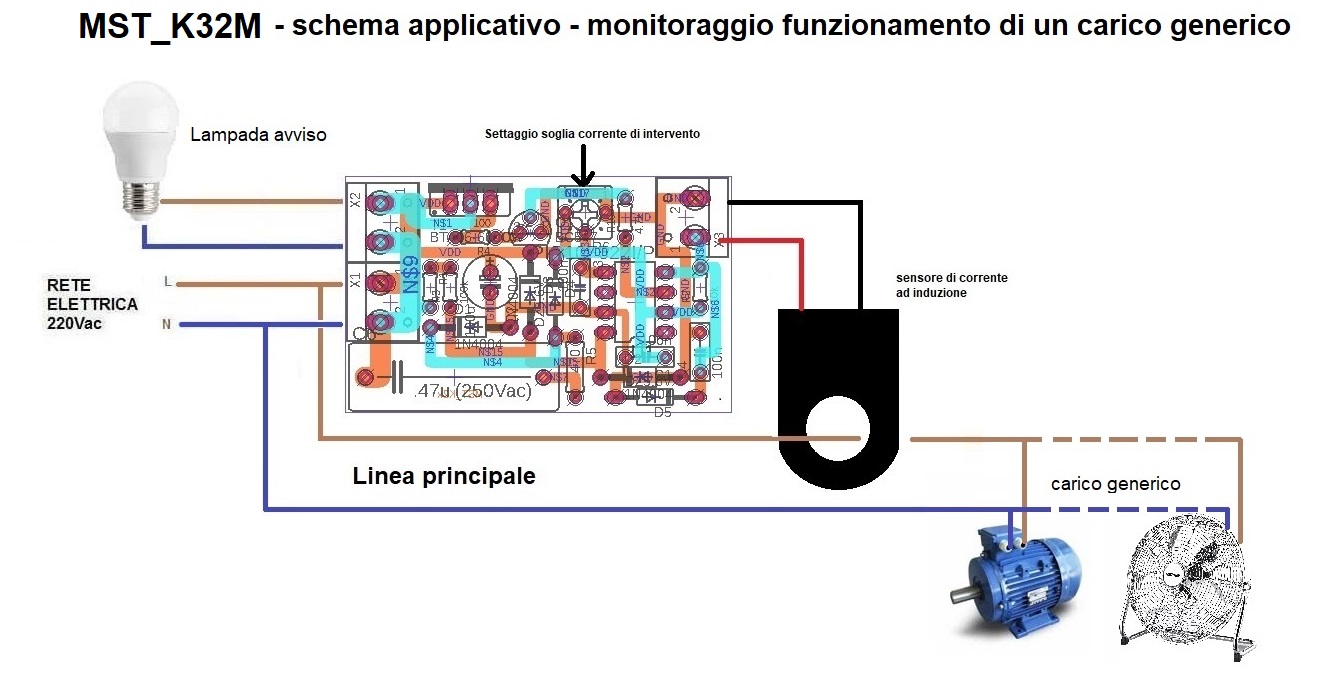

  • MST_K32M: monitor di funzionamento di un carico su linea principale

  • MST_K32AUX: interruttore automatico per carico ausiliario

  • MST_K32X: rivelatore di corrente massima sulla linea principale

  • MST_K32F: rivelatore di  corrente massima sulla linea secondaria


MST_K32E: commutatore elettronico su linea ausiliare/ emergenza


La più semplice e diffusa applicazione, di cui riportiamo il disegno applicativo, è quella di commutatore elettronico di emergenza per un sistema di illuminazione: Il commutatore permette di accendere il carico di backup o ausiliare quando la lampada di backup quando la lampada (e)  principale  si guasta(no).

MST_K32E

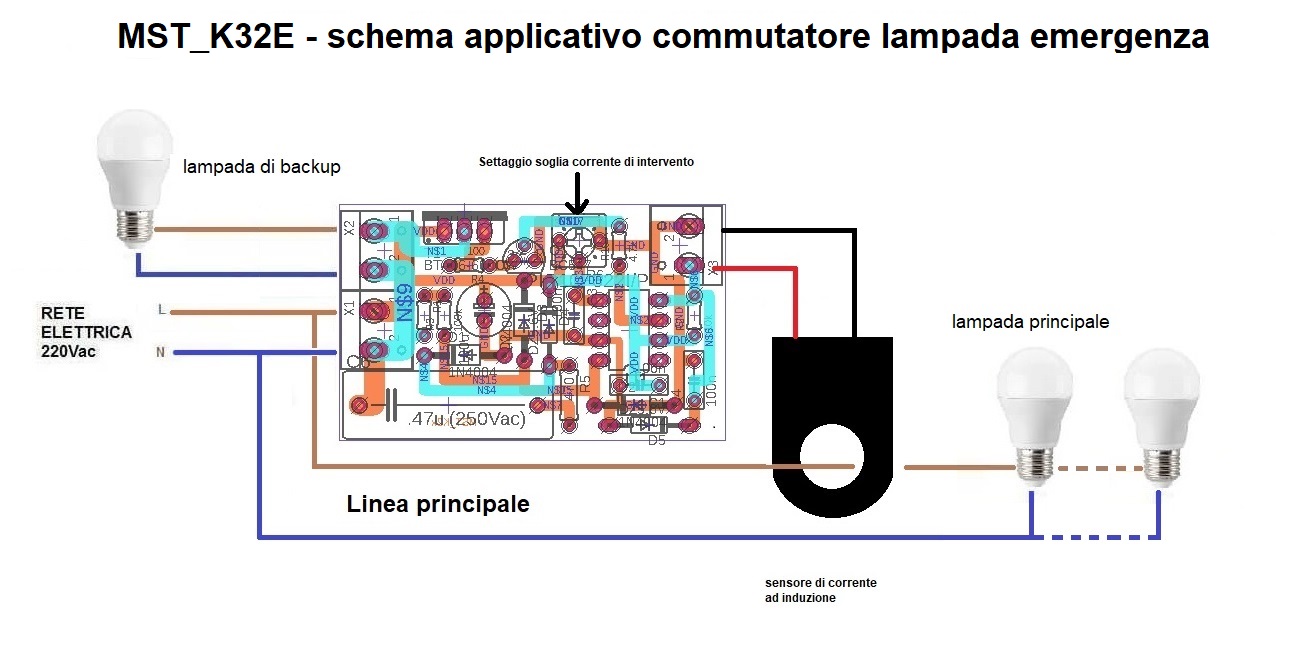

Figura 3.  circuito applicativo del MST_K23E - commutatore elettronico per lampada emergenza

Alla linea secondaria possono essere collegate più lampade in parallelo per una potenza totale di 500W e di tipo diverso ( da quelle ad incandescenza a quelle LED).

IMPOSTAZIONE DELLA SOGLIA

Dopo aver eseguito i collegamenti elettrici si passa alla fase di impostazione della soglia di corrente di attivazione del MST_K32E. Ricordiamo che il circuito attiva la linea secondaria solo se la corrente della linea principale e' minore del valore impostato  tramite il trimmer presente nella circuito stampato. I valori settabili vanno da 0 a 5A.

Per il settaggio della soglia di intervento del MST_K32E si consiglia di procedere nel seguente modo:

  1. collegare  il carico alla linea principale;
  2. ruotare il trimmer tutto in senso antiorario fino al fine corsa.
  3. alimentare la linea principale attivando il suo carico tipico che si vuole monitorare.Il carico della linea secondaria dovrà essere spento.
  4. ruotare il trimmer in senso orario fino a che si accende il carico ausiliare alimentato della linea secondaria:
  5. ruotare quindi il trimmer qualche grado nello stesso senso dell punto 4 per settare un valore poco più basso.

L'operazione di settaggio della soglia potrebbe essere fatta diverse volte al fine di trovare il valore ottimo.




HV allert
Particolare attenzione bisogna porre nel maneggiare il circuito in quanto opera sotto tensione di rete con conseguente pericolo di scosse elettriche!
