INTRODUZIONE

 Il progetto presentato in queste pagine, che ha come sigla MST_K40, ha il nome di POWER BOX. Questo circuito, in termini tecnici, permette di alimentare "in sicurezza"  2 carichi in corrente continua con tensione nominale di 12V con corrente massima di 10A partendo dalla tensione di batteria. Inoltre possiede una uscita PWM di potenza con cui, per esempio, variare la temperatura nei sistemi di riscaldamento a resistenza a 12V e anche la velocitÓ di motori in CC fino a 5A. Il termine in sicurezza nasce dal fatto che il MST_K40 ha anche la funzione di protezione alla inversione di polaritÓ per la linea di alimentazione oltre che ad avere la protezione classica a fusibile e connettori a vite che garantiscono la tenuta meccanica delle connessioni elettriche. Le applicazione del MST_K40 sono numerose: in  barca, in auto, in automodellismo, in astronomia e in tutte le applicazioni in cui, partendo dalla alimentazione di una batteria da 12V, si vogliono alimentare delle apparecchiature in sicurezza con la possibilitÓ di accendere spegnerle singolarmente. In  figura 1 la foto del POWER BOX

microst.it  MST_K40 - POWER BOX

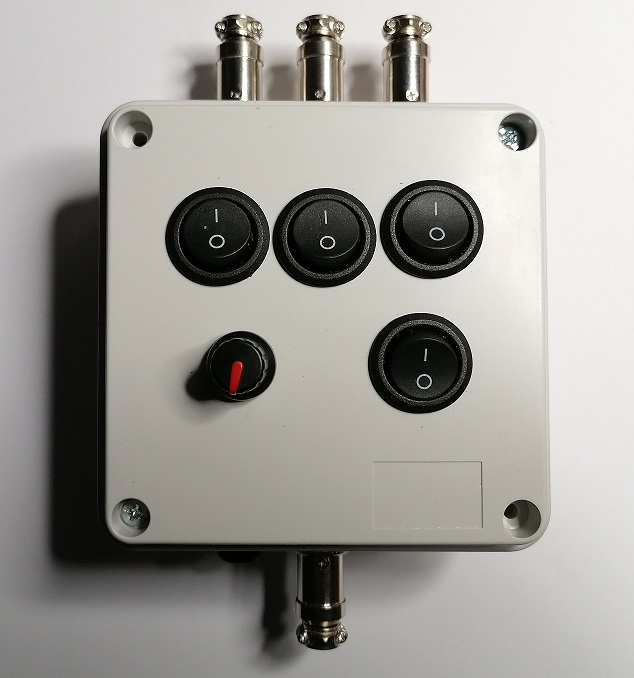

Figura 1: foto del MST_K40 assemblato visto dall'esterno completo di connettori



Caratteristiche del MST_K40

Le caratteristiche principali del  MST_K40  sono:

  • Protezione alla inversione di polaritÓ per la linea di alimentazione: indicazione tramite led dello stato della corretta alimentazione;

  • Interruttore generale e interruttore per ogni singola linea di uscita;
  • Protezione tramite fusibile ( 10A) con accesso esterno su pannello.

  • Tensione di funzionamento 12V nominale ( min 9V - max 15V ) con corrente massima di 10A complessiva in uscita;

  • 2 linee di uscita per alimentazione carichi: corrente massima per linea  3A

  • Uscita PWM di potenza fino a 5A con duty cycle variabile da 0% a 100% settabile potenziometro presente sul pannello comandi
  • Connettori a vite per linea di alimentazione e di carico;

  • Ridotte dimensioni ( in cm) : 10 X10X 5
