DESCRIZIONE DEL CIRCUITO

Il circuito MST_K40 per implementare le funzioni prima elencate possiede al suo interno due prodotti della serie MST_Kxx. Il circuito MST_K35 per la protezione alla inversione di polarità e il MST_K12 per la generazione del segnale PWM di potenza. Nella foto seguente e' mostrato l'interno del POWER BOX.

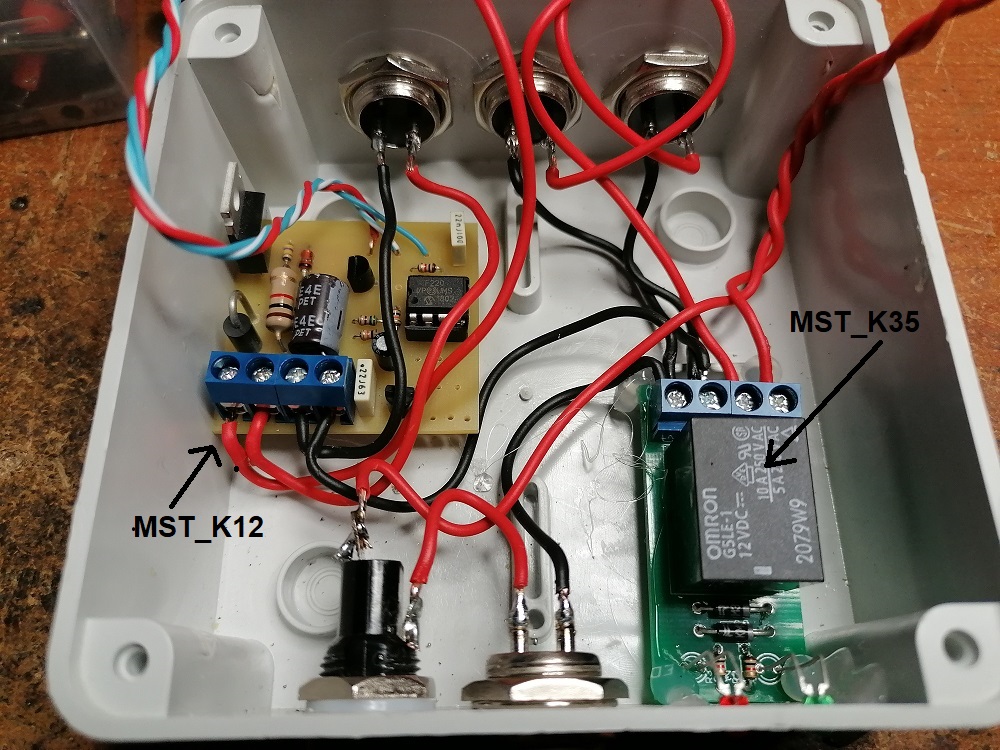

Figura 2: foto dell'interno del MST_K40

Il circuito MST_K35 implementa la funzione di protezione all'inversione: questo e' alimentato dall'esterno attraverso il connettore di alimentazione, il fusibile e l'interruttore principale: la sua uscita va ad alimentare, passando attraverso una livello di interruttori, il resto del circuito ovvero le uscite  e il generatore PWM realizzato con il circuito MST_K12:

La protezione del circuito verso la inversione ha la seguente logica:

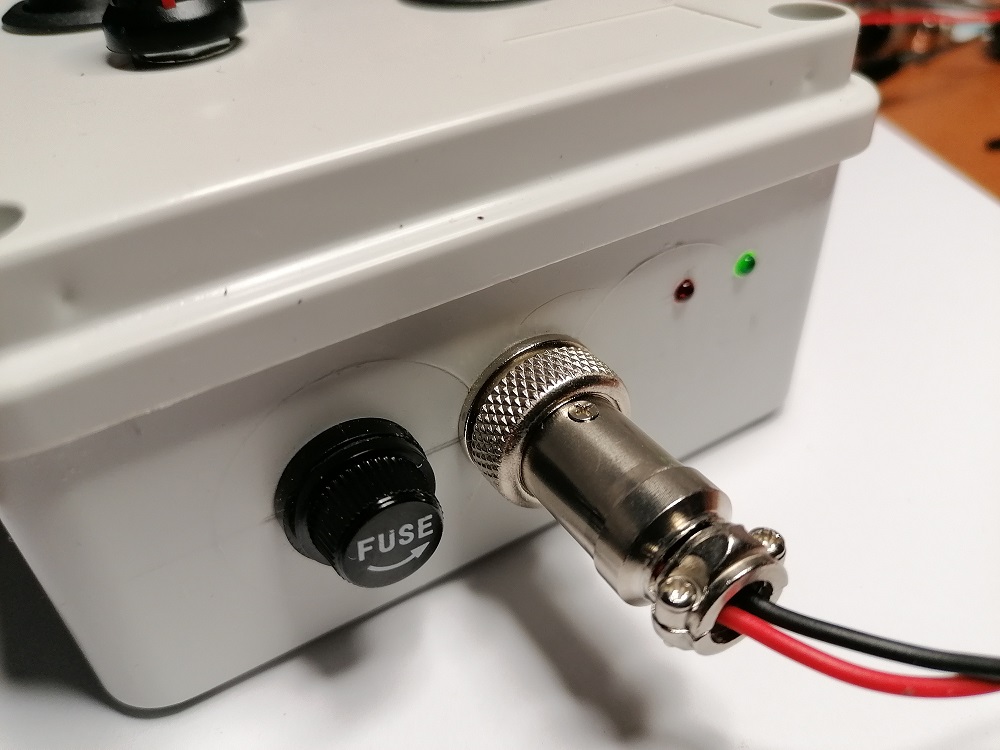

Se la tensione applicata all'ingresso ha la polarità  corretta, allora quando si attiva l'interruttore principale si accende il led verde e il resto del circuito e' alimentato.

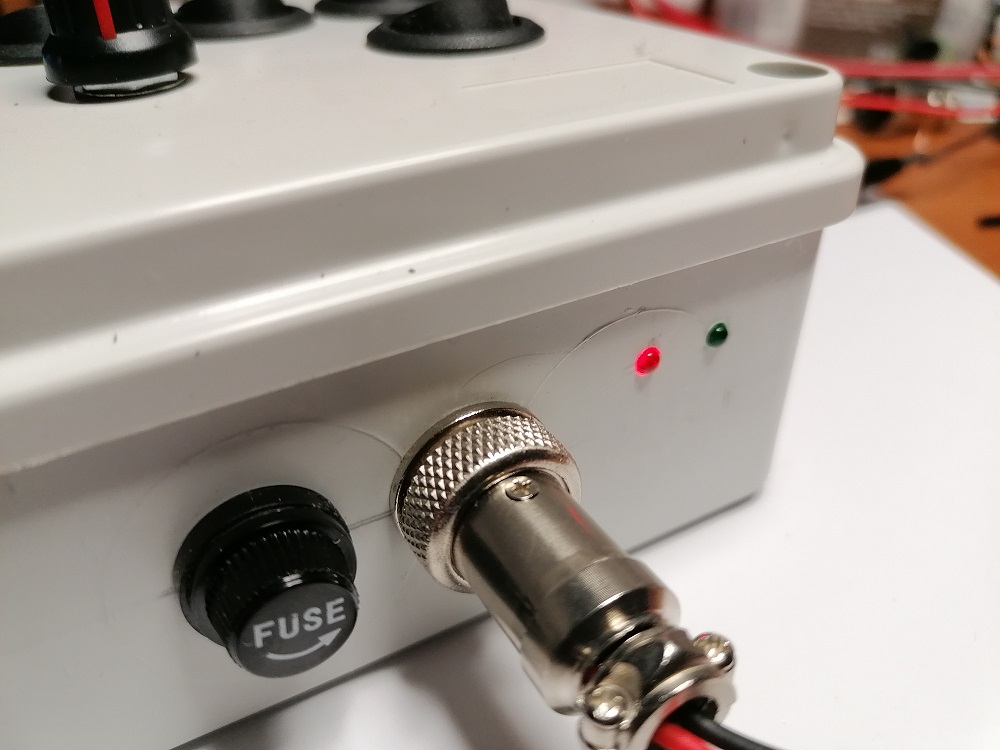

Se la tensione applicata all'ingresso ha la polarità  non corretta, allora quando si attiva l'interruttore principale si accende il led rosso e non passa la tensione al resto del circuito

L'uscita PWM

Il segnale PWM e' generato dal circuito MST_K12. Nel connettore di uscita del segnale PWM e' presente la linea di alimentazione positiva ( 12V protetta) e la linea PWM ovvero la linea che viene messa a GND secondo la frequenza e duty cycle impostato con potenziometro.
