MST_KDC - REGOLATORE PER MOTORI DC



BUY IT

INTRODUZIONE

 Il  MST_KDC e' un regolatore di velocità per motori in corrente continua (DC MOTOR) con tensione di funzionamento compresa tra i 48 e i 300Vdc. Con questo regolatore si può regolare la velocità e il verso di rotazione. Altra caratteristica e' che il regolatore può essere alimentato in AC. Il regolatore implementa la tecnica PWM e lo stadio di potenza e' realizzato mediante un modulo intelligente IPM che permette la gestione della motore (velocità e verso di rotazione) con relative protezioni in temperatura e sovraccarico. Con questo motore possono essere controllati anche i motori universali ( per intenderci come il motore a spazzole della lavatrice tipo il MCA30/64) ma per questi tipi di motore non ha effetto il cambio del verso di rotazione che può essere attuato solo cambiando i collegamenti relativi tra statore e spazzole al livello motore.



MST_KDC

Fig. 1 - Regolatore MST_KDC

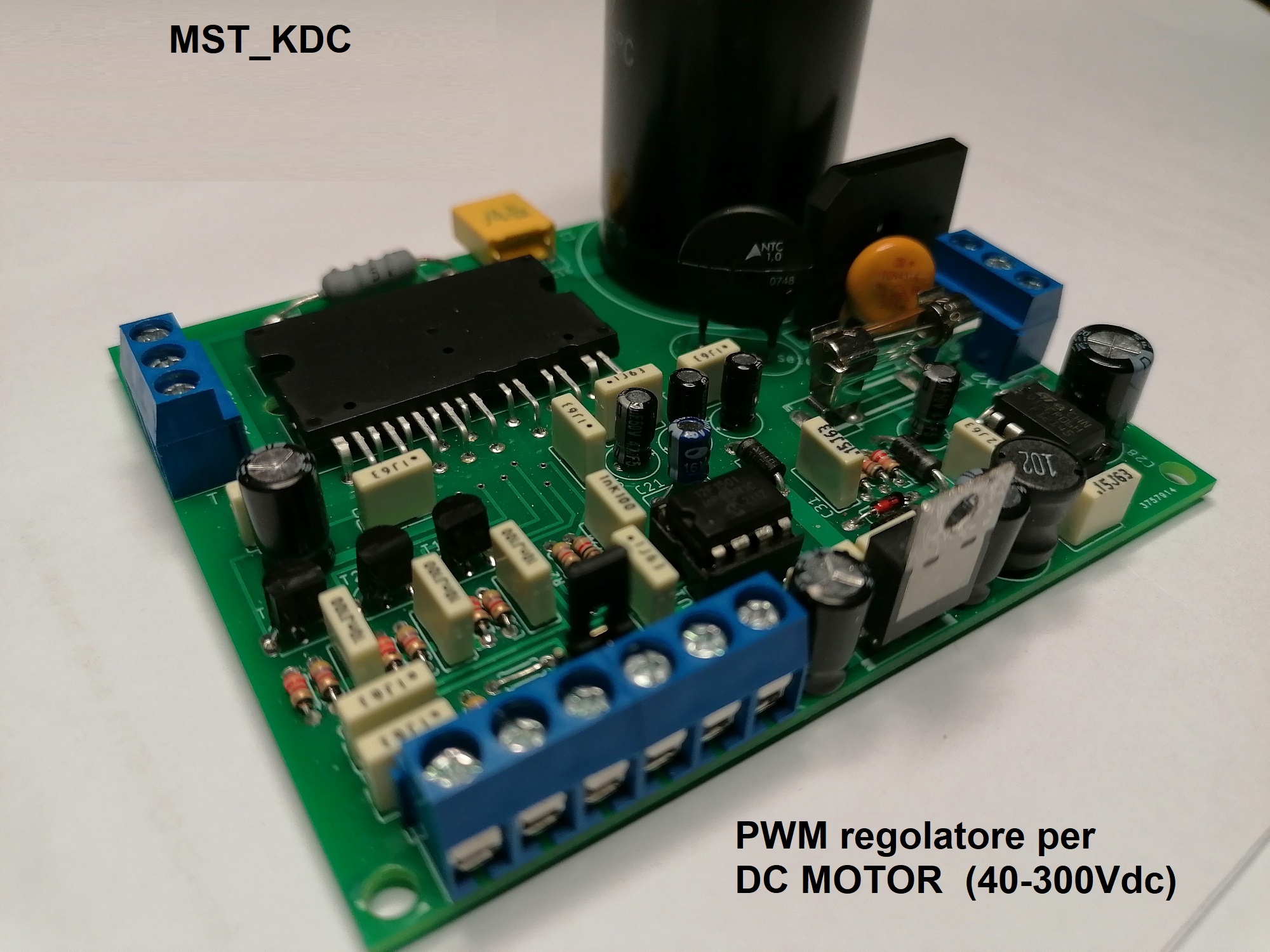

Nella figura 1 e' riportata la foto del regolatore MST_KDC assemblato. Come si vede questo regolatore utilizza lo stesso PCB utilizzato per gli inverter MST_K05VF / MST_KV3F (versione 1.2) ma la funzionalità e' differenziata a livello di firmware caricato nel microcontrollore.
L'architettura dell' regolatore MST_KDC e' basata su l'utilizzo di un microcontrollore e di un modulo di potenza intelligente ( IPM= Intelligent Power Module) che permette di avere un circuito compatto e ottimizzato nella gestione della potenza e delle prtezioni ( cortocircuiti, surriscaldamenti etc).

 I principali parametri elettrici del regolatore MST_KDC sono riportati in tabella di seguito:

Parametri elettrici

PARAMETRO
DESCRIZIONE
MIN
TYP
 MAX
UNITA'
 VIN_AC Tensione alimentazione AC*
 40
250
 Vac
VIN_DC
 Tensione alimentazione DC* 48
300
 Vdc
Vmotor
 Tensione lavoro motore


VIN_DC/VIN_AC
 V
OLP Soglia  protezione  Corrente

5
A
OTP
 Soglia Temperatura protezione termica*
100
°C
FREQ_PWM
 Valore frequenza Segnale PWM
15
kHz
       DC_PWM Duty cycle segnale PWM
 0
96
 %
VC
 Tensione controllo velocità 0
5
 V
Pout
 Potenza motore

500
W

** Il valore della tensione di alimentazione AC o DC deve essere compatibile con il valore di tensione di lavoro del motore. Per esempio per un motore da 48Vdc non si puo alimentare il circuito con una tensione di 220Vac ma si deve usare una tensione da 48 Vdc o una AC da  34Vac (48/1.414= 34)

* sensore termico (NTC) interno ad modulo di potenza

Particolare attenzione bisogna porre nel maneggiare il regolatore in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche.
