MST_KV3F - INVERTER PER MOTORI TRIFASE PER LAVATRICE



BUY IT

INTRODUZIONE

L'inverter MST_KV3F e' stato progettato per il pilotaggio di un motore trifase usato nelle lavatrici. Con questo inverter si può regolare la velocità e il verso di rotazione di motore trifase come il NIDEC 20585.108  o similari usati nelle lavatrici.
 L'inverter implementa la tecnica scalare di tipo V/F e la generazione delle sinusoide e' implementata con la tecnica SPWM.



MST_K05VF

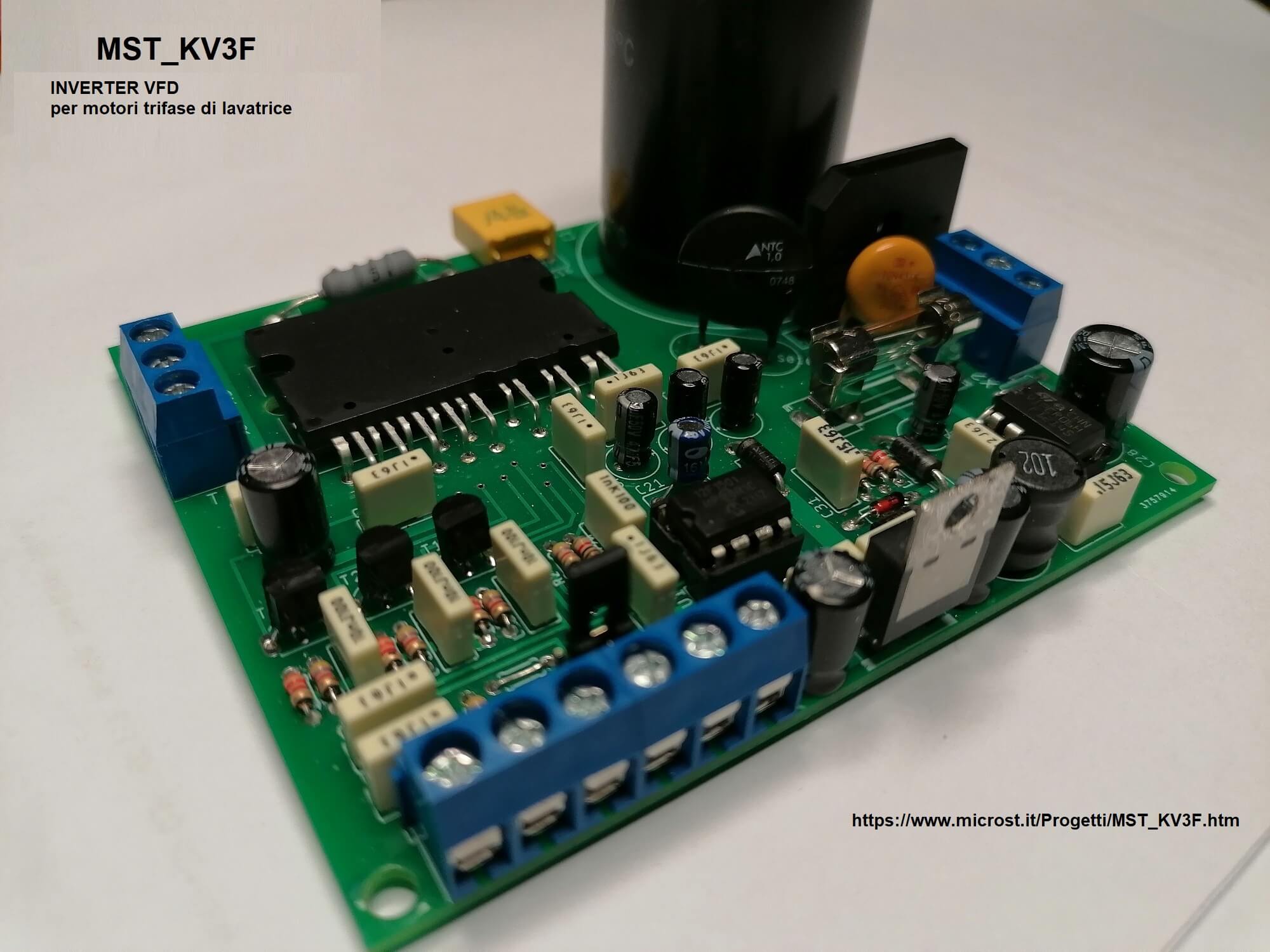

Fig. 1 - Mini inverter VFD  MST_KV3F


Nella figura 1 e' riportata la foto dell'inverter MST_KV3F assemblato. Come si vede questo e' identico all'inverter MST_K05VF (versione 1.2) in quanto questi due inverter condividono lo stesso circuito ma la funzionalità e' differenziata a livello di firmware caricato nel microcontrollore.
L'architettura dell'inverter MST_KV3F, uguale a quella dell'inverter MST_K05VF, e' basata su l'utilizzo di un microntrollore  e di un modulo di potenza intelligente ( IPM= Intelligent Power Module) che permette di avere un circuito compatto e ottimizzato nella gestione della potenza e dei  fault ( cortocircuiti, surriscaldamenti etc).

Nella tabella seguente sono riportate le principali caratteristiche elettriche dell' inverter  MST_KV3F.

Caratteristiche elettriche

PARAMETRO
DESCRIZIONE
MIN
TYP
 MAX
UNITA'
 VIN Tensione alimentazione
 230
250
 Vac
IOLP
 Soglia Corrente protezione corrente
10
A
IOTP
 Soglia Temperatura protezione termica*
100
°C
FREQ_OUT
 Valore frequenza sinusoidi in uscita
 10
160
 Hz
Pout
 Potenza motore

800
 1000
 W

* sensore termico (NTC) interno ad modulo di potenza

Particolare attenzione bisogna porre nel maneggiare il regolatore in quanto le parti metalliche presenti possono essere sotto rete con conseguente pericolo di scosse elettriche.
