MST_KVF
- INVERTER PER
MOTORI ASINCRONI MONOFASE - 9
|
||||||||||||||||
|
||||||||||||||||
|
|
||||||||||||||||
|
MST_KVF_FULL L'inverter
MST_KVF può essere
assemblato in scatola nella versione con display LCD come mostrato in
figura. Descriviamo i vari
elementi presenti sulla scatola del MST_KVF_FULL.

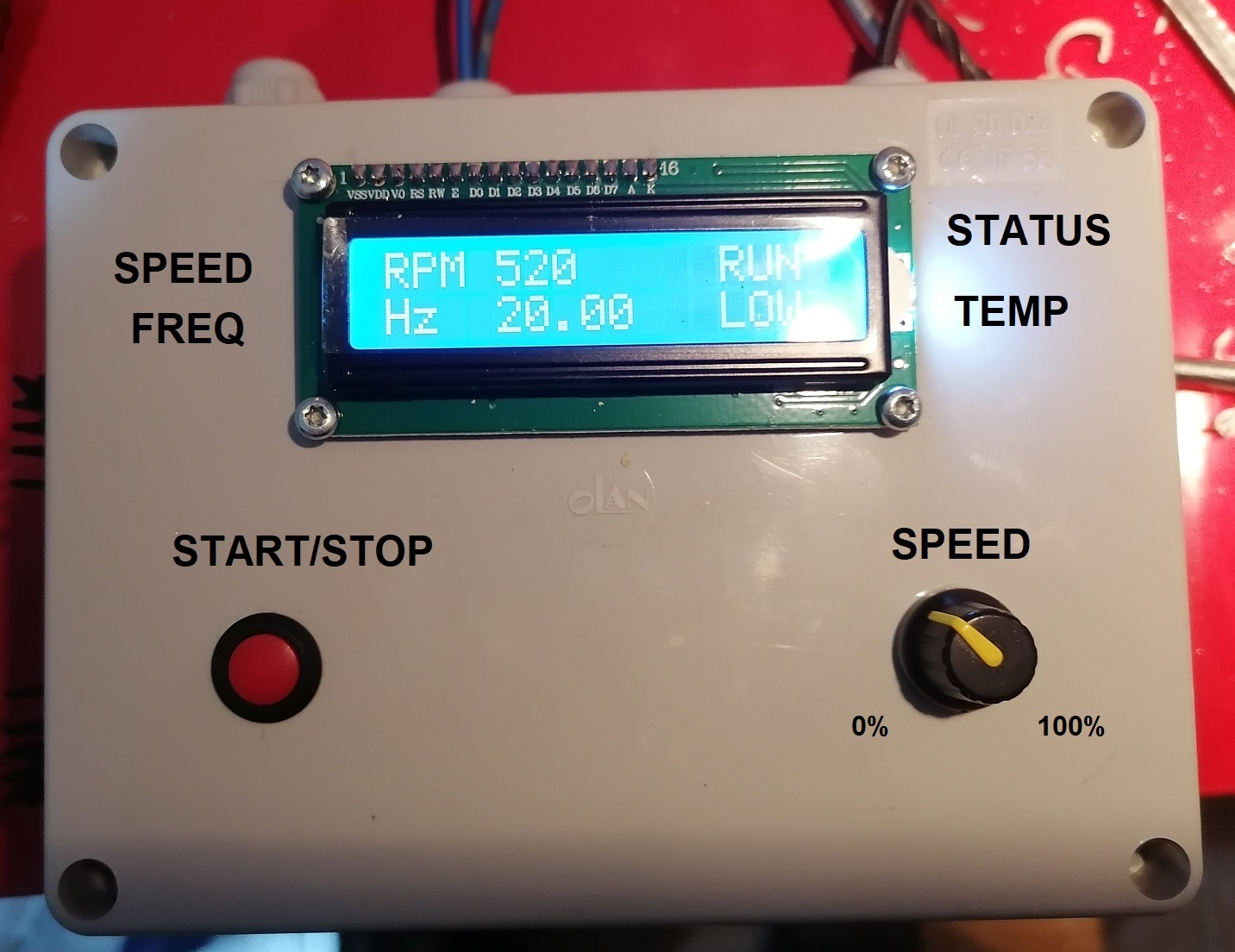

 Foto
della versione FULL ( MST_KVF assemblato
in scatola
con display LCD)
Sul pannello sono
presenti: comando a pulsante di START / STOP, manopola SPEED per il settaggio della
velocità e il display LCD.Il comando di START e' attivo premendo il pulsante mentre lo STOP e' attivo con il pulsante non premuto La manopola ( SPEED) permette di settare il valore di regolazione di velocità' del motore da un minimo del 20% al 100% della velocità massima del motore ( valore di targa). Il display LCD e' multi funzionale in quanto fornisce informazioni sia sul motore che sullo stato dell'inverter. Esaminiamo i campi mostrati nel display e indicati dalle etichette: Il campo RPM riporta la percentuale dei giri ( in rpm) rispetto al valore massimo di rotazione del motore. I valori che può assumere questo campo vanno da 0 a 100. Il campo FREQ riporta la frequenza del segnale sinusoidale che alimenta il motore ( ricordiamo che la regolazione e' di tipo V/F). Il valore massimo e' 50Hz a cui corrisponde il valore massimo di giri del motore ( valore di targa). Il campo STATUS riporta lo stato del motore e dell'inverter: I valori possibili mostrati in questo campo sono:
l campo TEMP riporta la temperatura T dello stadio di uscita dell'inverter: i valori possibili mostrati in questo campo sono:
Per temperatura T>90°C l'inverter va in protezione termica (il campo STATUS prende il valore OTP) Nel caso di protezione (OTP o OLP) il motore si arresta. Dalle protezioni si esce dando una sequenza di STOP e di START. Le protezioni sono spiegate nel capitolo Protezioni di questo articolo ( pagina 3). COLLEGAMENTI
ELETTRICI

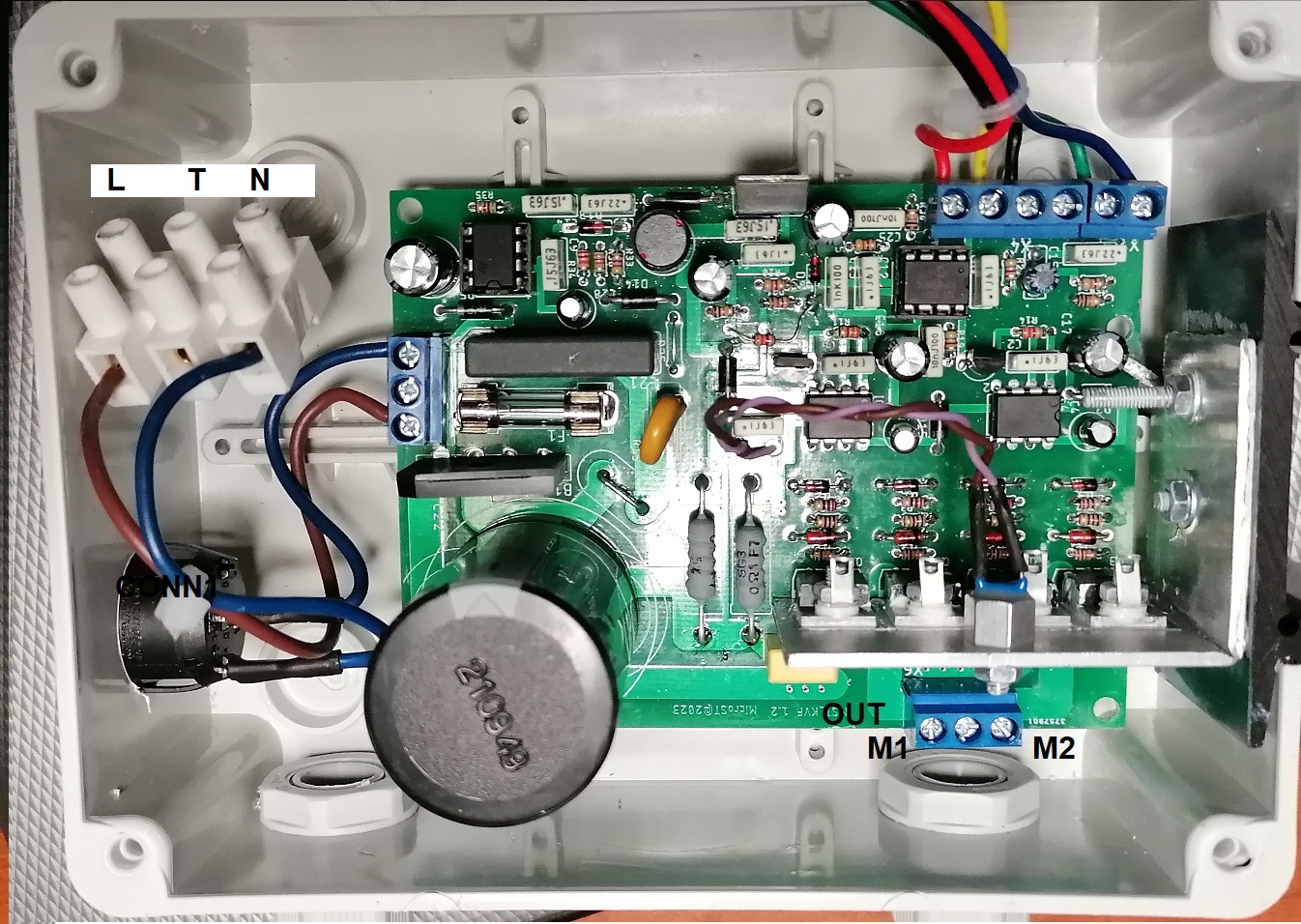

Per i collegamenti dell'inverter con il motore e con la rete elettrica si utilizzano le morsettiere interne che si possono vedere nella foto seguente:
Foto dell'interno del MST_KVF Con L e N si indicano i posti del connettore di alimentazione a cui vanno connessi Linea (L) e Neutro (N) della rete elettrica. Non c'è' alcun vincolo di posizione. Il filo di terra (
in genere giallo-verde) della cavo di alimentazione e del motore ( se
presente) vanno collegati assieme utilizzando il posto
centrale (T) del
connettore bianco di alimentazione. La linea di terra non passa
attraverso l'inverter. ( avvolte può' essere messo a terra il
dissipatore) Con M1 M2 si indica l'uscita dell'inverter a cui vanno collegati i fili provenienti dal motore che si vuole regolare. Attenzione all'uscita dell'inverter va collegato solo un motore e nessun altro tipo di carico ( lampada, resistenza, etc) Nella parte
laterale della scatola,come raffigurato nelle
foto seguenti, sono
presenti il dissipatore, l'interruttore principale l'ingresso dei fili

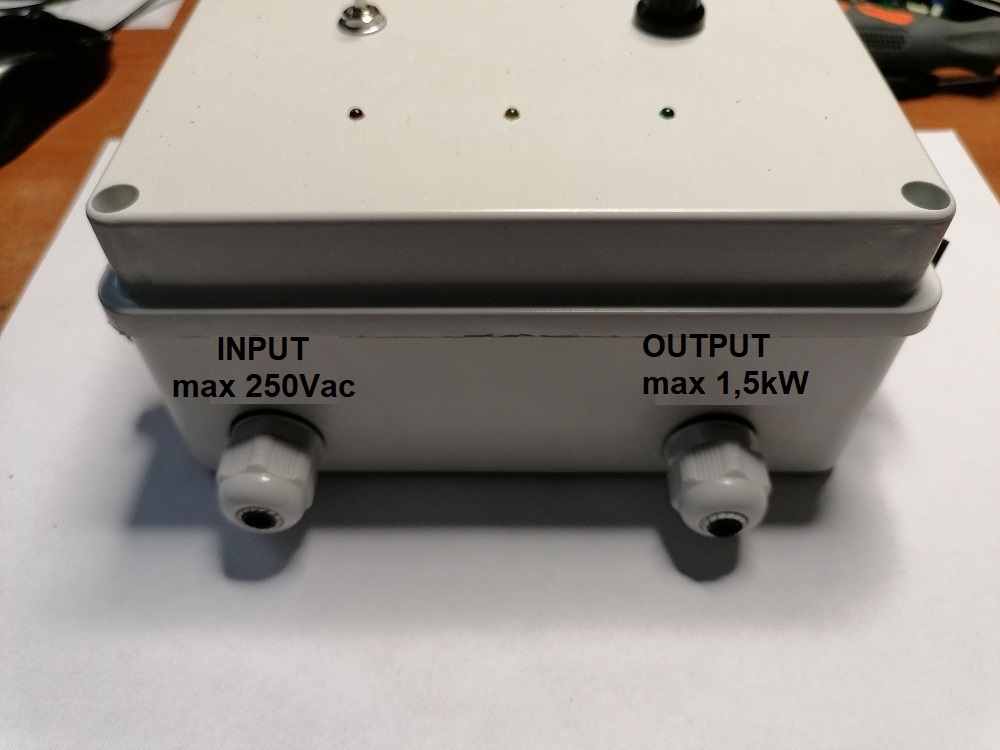

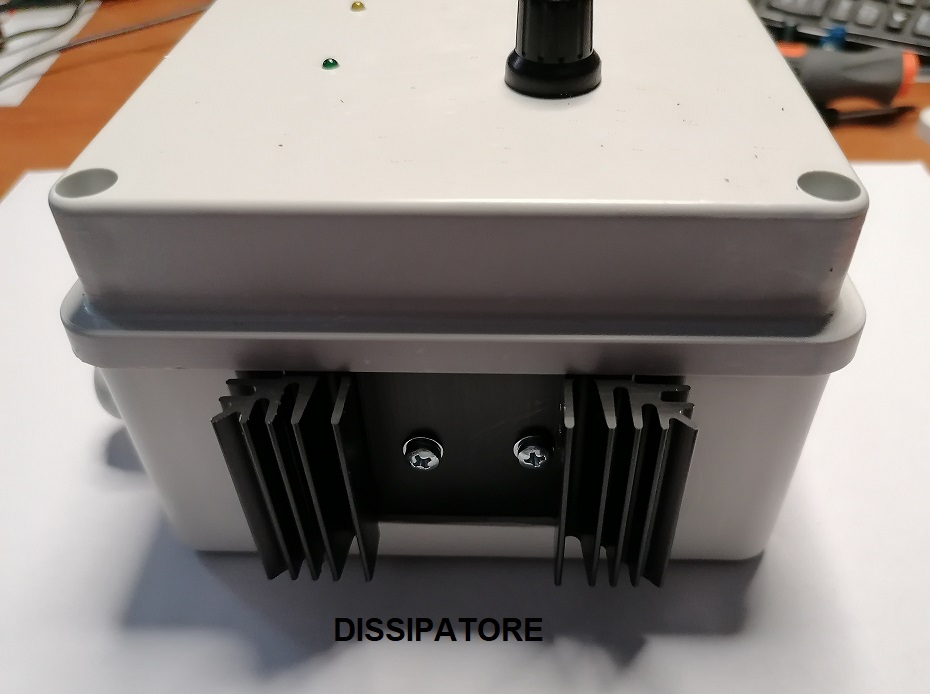

per il collegamento dell'inverter con la rete e il motore.   Foto delle parti laterali del MST_KVF_FULL Il
dissipatore permette di dissipare il calore prodotto dallo stadio di
potenza. I pressa cavo posti su un lato della scatola, indicati con OUTPUT e INPUT, permettono l'inserimento dall'esterno dei cavi della alimentazione e del motore in modo ermetico e sicuro. Le
dimensione ( in cm) della scatola BOX sono: 15 X 10 X 8 cm
VIDEO Il
video riproduce le prove dell'inverter con diversi tipi di motore. Nel
video e' utilizzato la versione 1.0
dell'inverter mentre nelle pagine
di questo sito sono riprodotte le foto della versione 1.2 Le
funzionalità dell'inverter usato nel video sono le stesse di quelle
riportate
in queste pagine per la versione 1.2 PROVA
A BANCO DEL MST_KVF ( VERSIONE 1.0) CON DIVERSI TIPI
DI MOTORE
Particolare attenzione bisogna porre nel maneggiare l'inverter in quanto sotto rete con conseguente pericolo di scosse elettriche.
|
||||||||||||||||
|
|
||||||||||||||||
|
|
