PRE-AMPLIFICATORE PER I 144 MHz

Indice  <<<<     >>>>

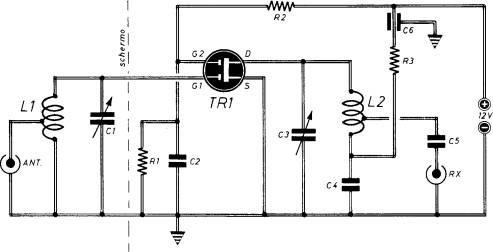

I due circuiti accordati dovranno essere tarati sulla massima uscita a centro banda (145 MHz). Le due bobine sono uguali e si realizzano avvolgendo 5 spire di filo argentato del diametro di 1 mm in aria (diametro interno dell'avvolgimento = 6 mm). È importante schermare le bobine interponendo un lamierino e inserendolo nel circuita in posizione perpendicolare fra loro. Le prese intermedie sono ricavate ad una spira e mezza contata dal lato massa.

Condensatori

Resistenze

Varie

C1=22 pF (variabile ad aria) C2=4.700 pF
C3=22 pF (variabile ad aria) C4=4.700 pF
C5=1000 pF
C6=1.000 pF (by - pass)

R1= 10.000 ohm
R2= 22.000 ohm
R3= 220 ohm

TR1=BF981 (mosfet doppio gate)
