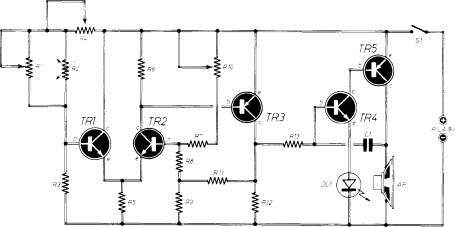

ALLARME ANTIGHIACCIO



Con R1 ed R4 si regola la sensibilità, mentre con R10 si regola il punto d'intervento dell'allarme.



Condensatori

Resistenze

Varie

C1=20.000 pF

R1=10.000 ohm (trimmer)

R2= termistore (5.000 ohm a 25 °C)

R3=2.200 ohm

R4=470 ohm (trimmer)

R5=2.200 ohm

R6=12.000 ohm

R7=10.000 ohm

R8=30.000 ohm

R9=220 ohm

R10=25.000 ohm (trimmer)

R11=15.000 ohm

R12=4.700 ohm

R13=100.000 ohm

TR1= BC107

TR2 = BC107

TR3 = BC177

TR4= 2N1711

TR5= 2N2905 A

DL1= diodo led (quals. tipo)

AP= 8 ohm
